Pinagem do Painel Ford Fiesta 1.6 (2005 a 2014) – Esquema Elétrico Completo

Nesta matéria apresentamos a identificação do painel de instrumentos do Ford Fiesta 1.6 utilizado entre os anos de 2005 e 2014. Também mostraremos a posição do conector de 32 pinos e, nos próximos tópicos, a função individual de cada terminal para auxiliar reparadores em diagnósticos, testes em bancada e reparos eletrônicos.

Passo a passo

PASSO 1

Identifique o painel

O primeiro passo é confirmar se o painel corresponde ao modelo utilizado nos veículos Ford Fiesta 1.6 fabricados entre 2005 e 2014. Apesar de existirem pequenas diferenças entre versões, este painel utiliza o mesmo conector de 32 vias, facilitando os procedimentos de diagnóstico e testes.

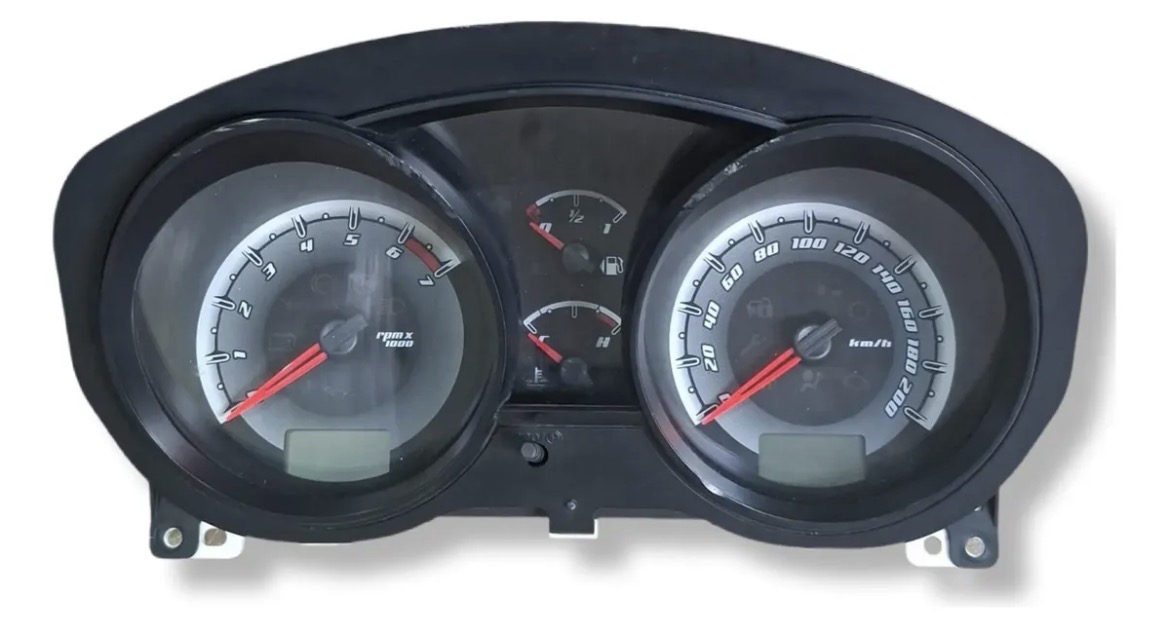

Painel de instrumentos Ford Fiesta 2005 a 2014.

PASSO 2

Identifique o conector

Na parte traseira do painel encontramos um conector de 32 pinos, responsável por receber alimentação, aterramentos, sinais da ECU, sensores e demais informações do veículo. A numeração correta dos pinos é fundamental para evitar erros durante medições elétricas.

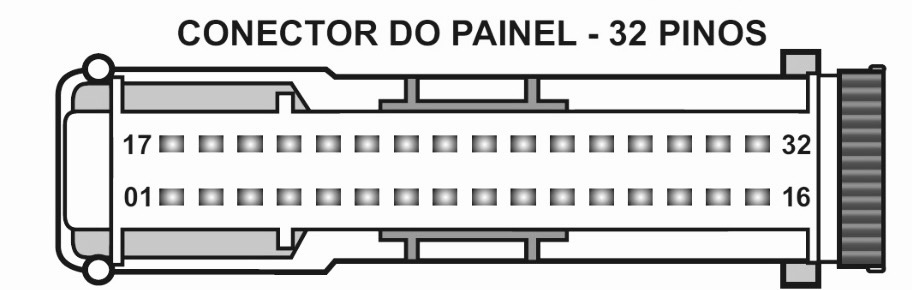

Identificação do conector de 32 pinos.

PASSO 3

Pinagem do conector

* Pino 03 – Interruptor do freio de estacionamento * Pino 04 – Interruptor de funções múltiplas (RKE) / Computador de bordo * Pino 08 – Sensor de temperatura do ar externo * Pino 09 – Sensor de temperatura do ar externo * Pino 10 – Alternador * Pino 11 – Interruptor de funções múltiplas (RKE) / Computador de bordo * Pino 13 – Interruptor de funções múltiplas (RKE) / Computador de bordo * Pino 14 – Aterramento * Pino 15 – Relé da tração 4WD / Solenoide da caixa de transferência (aplicações 4WD) * Pino 16 – Alimentação da E.C.U. (+15b) * Pino 17 – Interruptor de nível mínimo do fluido de freio * Pino 18 – Sensor de nível de combustível * Pino 19 – Sensor de nível de combustível * Pino 20 – Memória da E.C.U. (+30) / Sinal de partida (conforme a motorização) * Pino 21 – Pressão do óleo (1.6 Flex) / Comunicação com a E.C.U. (outras versões) * Pino 22 – Interruptor da luz de abertura das portas * Pino 23 – Interruptor de funções múltiplas (RKE) / Computador de bordo * Pino 24 – Módulo de controle do Airbag * Pino 25 – Relé do farol alto * Pino 26 – Interruptor de funções múltiplas (RKE) / Computador de bordo * Pino 27 – Alimentação da E.C.U. (+15) * Pino 30 – Sinal de partida (transmissão automática) * Pino 31 – CAN Low * Pino 32 – CAN High
