Painel Volkswagen Gol G5 2008 a 2012 – Pinagem Completa do Conector
Passo a passo

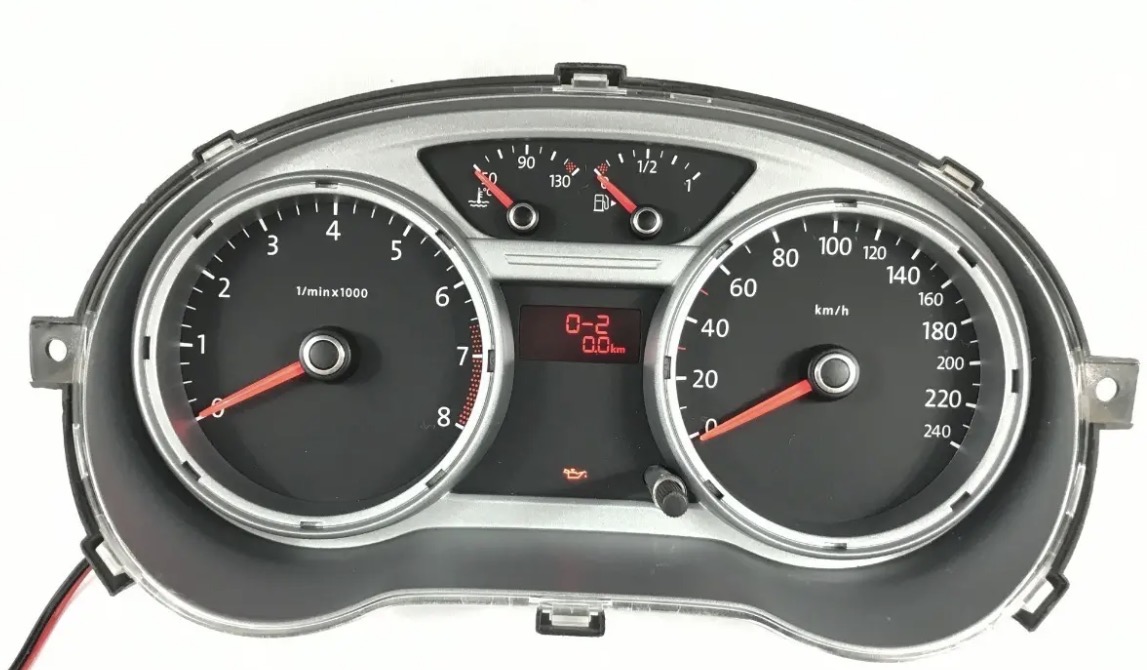

Sobre o painel
O painel de instrumentos do Volkswagen Gol G5, utilizado entre 2008 e 2012, também equipa versões do Voyage G5 e Saveiro G5. Ele realiza a comunicação com diversos módulos do veículo através da rede CAN, além de receber sinais de sensores como velocidade, combustível, pressão do óleo, ABS e imobilizador. Nesta matéria apresentamos a identificação do painel, a localização do conector e a função de cada pino, facilitando diagnósticos, reparos e testes elétricos.

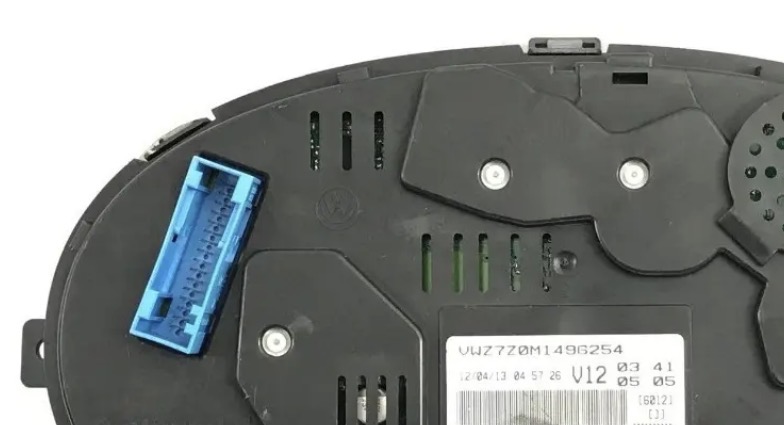

Vista traseira e identificação do conector
Na parte traseira do painel encontra-se o conector principal de 32 pinos, responsável pela alimentação, comunicação CAN, sensores, iluminação e demais sinais utilizados pelo painel. A identificação correta da posição dos pinos é fundamental para evitar erros durante medições, diagnósticos e testes em bancada.
Pinagem completa do conector
* Pino 01 – Bobina da antena do imobilizador * Pino 02 – Não utilizado * Pino 03 – Linha K (Diagnóstico) * Pino 04 – Sensor de velocidade (VSS) * Pino 05 – Sensor de combustível * Pino 06 – Interruptor de pressão do óleo * Pino 07 – Sensor de nível do tanque (Pino 3) * Pino 08 – Sensor de nível do tanque (Pino 2) * Pino 09 – Massa (Terra) * Pino 10 – Alimentação via fusível * Pino 11 – Alimentação +12V * Pino 12 – CAN High * Pino 13 – CAN Low * Pino 14 – Desembaçador traseiro * Pino 15 – Não utilizado * Pino 16 – Não utilizado * Pino 17 – Bobina da antena do imobilizador (Pino 2) * Pino 18 – Não utilizado * Pino 19 – ABS * Pino 20 – Iluminação (Terminal 58d) * Pino 21 – Não utilizado * Pino 22 – Sensor de nível da água do motor * Pino 23 – Positivo * Pino 24 – Positivo * Pino 25 – Não utilizado * Pino 26 – Lanternas * Pino 27 – Luz de anomalias (MIL) * Pino 28 – Interruptor do freio * Pino 29 – Não utilizado * Pino 30 – Farol alto * Pino 31 – Seta esquerda * Pino 32 – Faróis (Terminal)
