Painel Volkswagen Fox – Pinagem do Conector e Esquema Elétrico (VDO e Magneti Marelli)

Aprenda a identificar o conector, a pinagem e os principais sinais elétricos do painel de instrumentos do Volkswagen Fox. Esta matéria apresenta a posição do conector, o diagrama dos 32 pinos e a função de cada terminal para facilitar diagnósticos e testes em bancada.

Passo a passo

PASSO 1

Visão geral do painel

O painel de instrumentos do Volkswagen Fox foi fabricado nas versões VDO e Magneti Marelli. Apesar das diferenças internas entre os fabricantes, ambas utilizam conector de 32 vias, permitindo identificar facilmente alimentação, aterramentos, rede CAN e demais sinais do veículo.

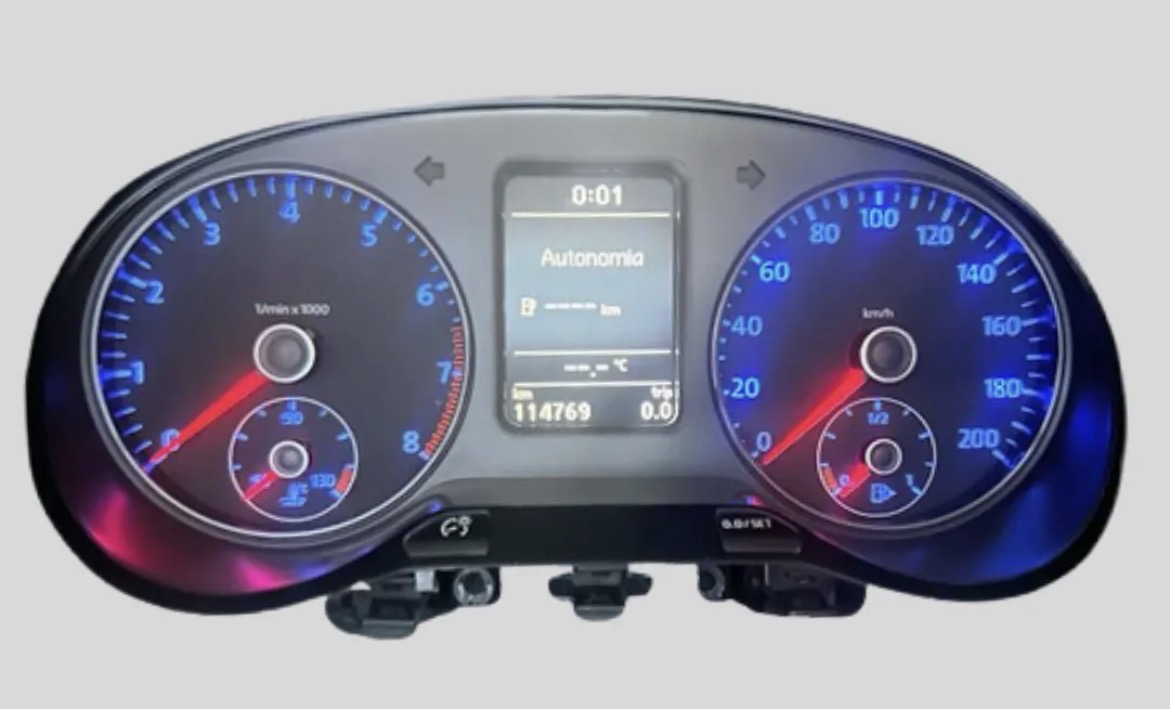

Painel completo.

PASSO 2

Identificação do conector

Antes de iniciar qualquer teste, identifique corretamente a posição do conector. Observe a numeração dos pinos para evitar inversões durante as medições.

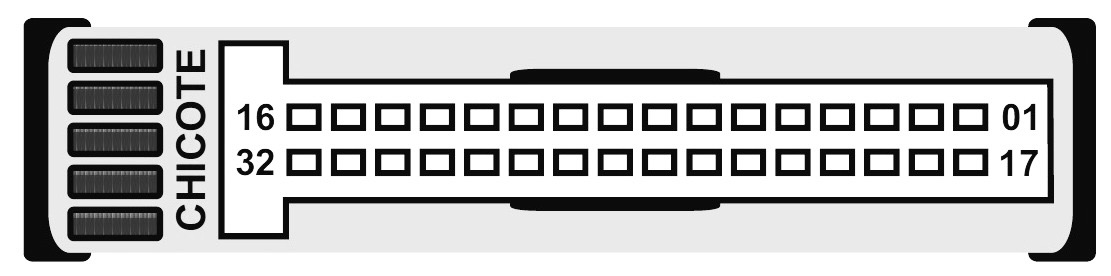

Conector de 32 pinos.

PASSO 3

Pinagem completa do conector

Abaixo será apresentada a função de cada um dos 32 pinos do painel, incluindo: * A01 – Antena do Imobilizador * A02 – Antena do Imobilizador * A03 – LED do Alarme (Módulo de Iluminação) * A04 – Alternador * A05 – Rádio * A06 – Rádio * A07 – Rádio * A08 – Linha K (Diagnóstico) * A09 – Desembaçador Traseiro * A10 – Freio de Estacionamento / Nível do Fluido de Freio * A12 – Interruptor de Pressão do Óleo * A13 – Módulo de Conforto * A14 – Comandos no Volante * A15 – Aterramento * A16 – +15 (Pós-chave) * A17 – Seta Esquerda * A18 – Seta Direita * A19 – Interruptor das Portas * A21 – CAN High * A22 – CAN Low * A24 – Sensor de Velocidade (VSS) * A25 – Farol Alto * A26 – Sinal de Ignição (+50) * A27 – Módulo de Iluminação * A28 – Farol de Neblina * A29 – Sensor de Nível de Combustível * A30 – Terra do Sensor de Nível de Combustível * A31 – Aterramento * A32 – +30 (Alimentação Permanente)
