Painel Chevrolet Celta – Identificação, desmontagem e conector do painel
Passo a passo

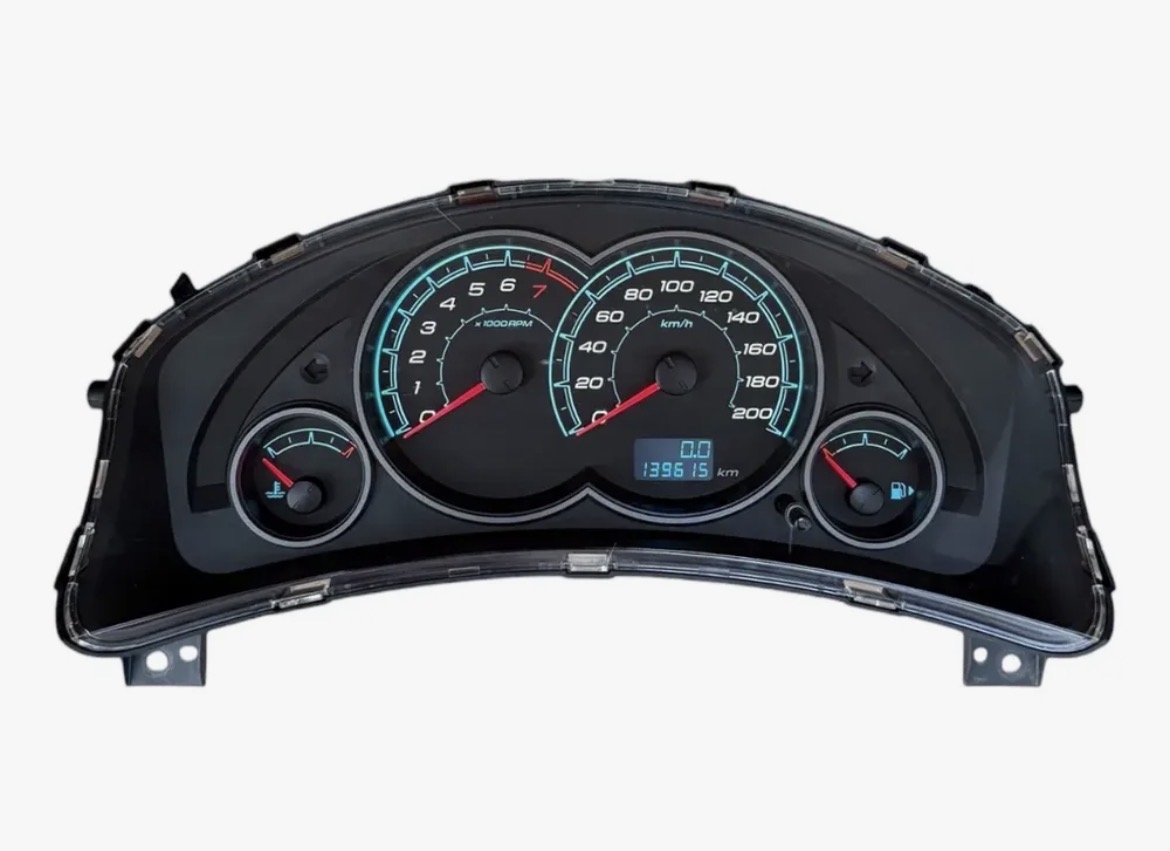

Identifique o painel
Antes de qualquer diagnóstico ou reparo, confirme o modelo do painel instalado no veículo. Esta identificação evita erros durante testes elétricos, reparos e consultas ao esquema elétrico.

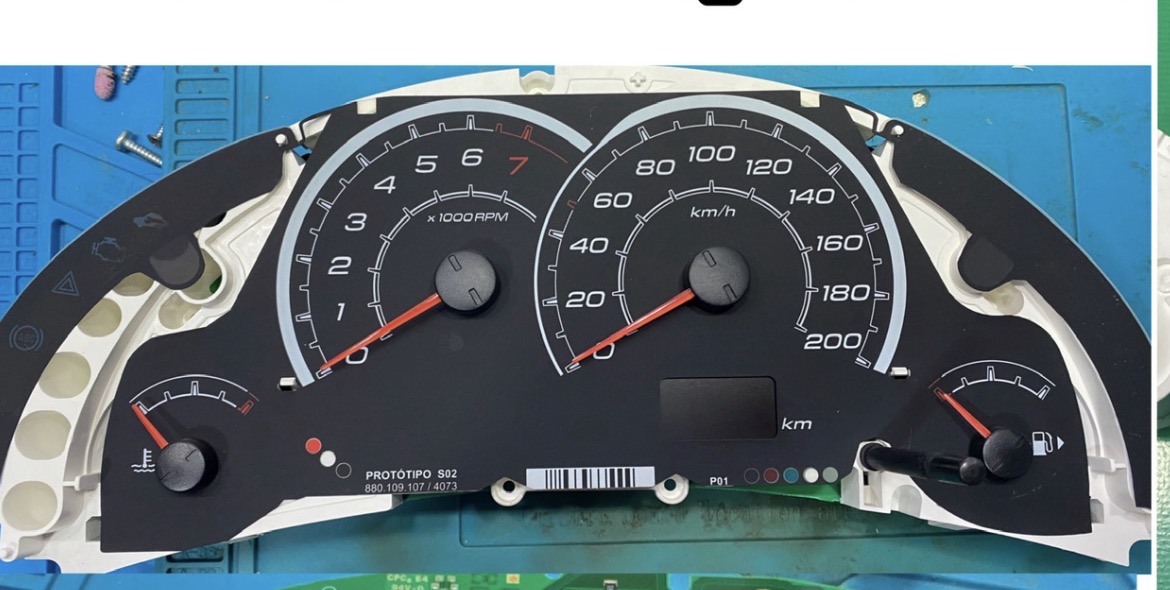

Abra o painel
Após remover o painel do veículo, abra cuidadosamente a carcaça para ter acesso à placa eletrônica. Evite forçar as travas plásticas para não danificar o conjunto.

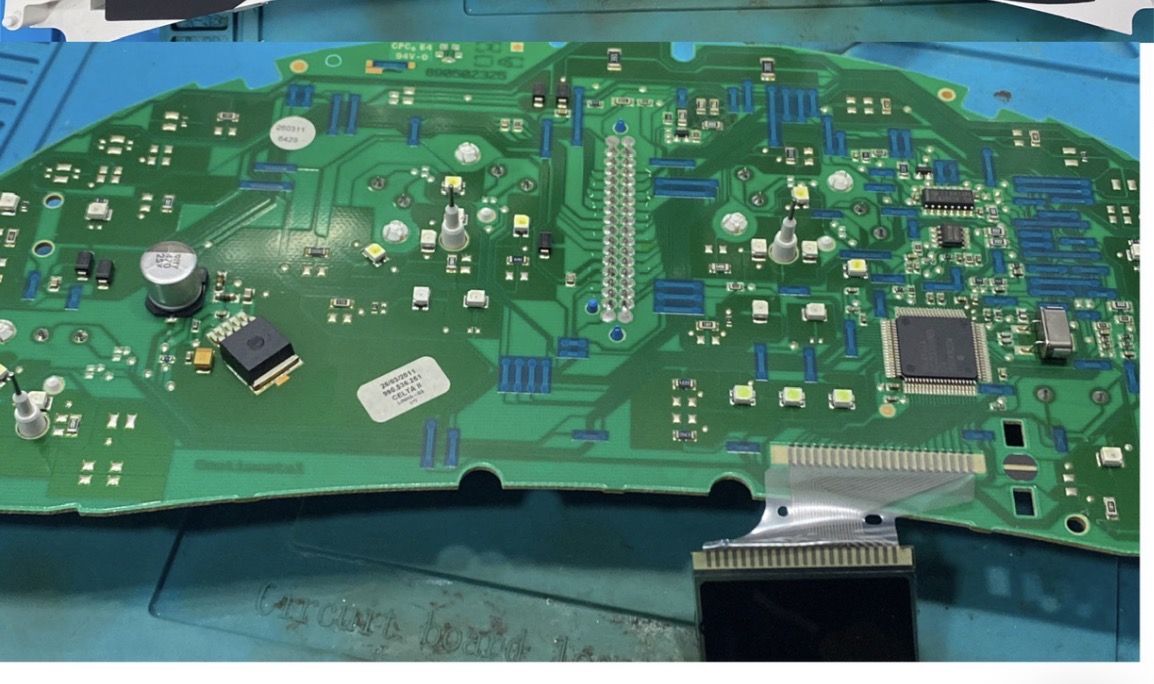

Conheça a placa eletrônica
Com o painel desmontado é possível visualizar toda a placa eletrônica responsável pelo funcionamento dos instrumentos, iluminação e comunicação com o veiculo.

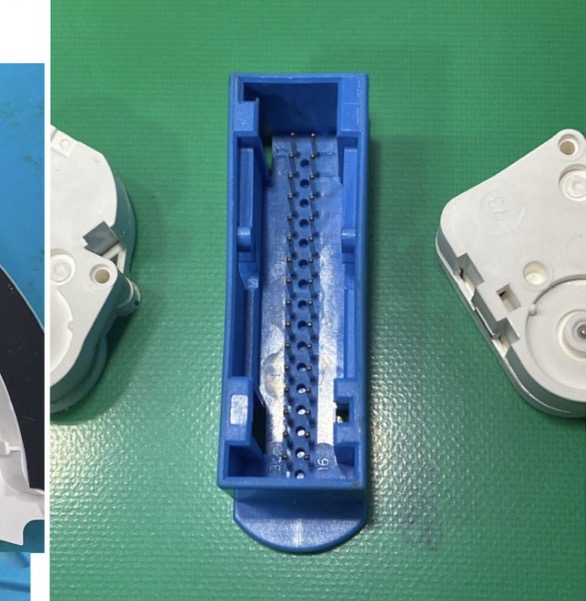

Identifique o conector do painel
O painel utiliza um conector responsável por alimentação, comunicação e acionamento dos indicadores. Conhecer sua posição facilita medições de tensão e continuidade durante o diagnóstico.
Diagrama completo do conector
* Pino 01 – Alimentação pós-chave (+15) * Pino 03 – Comunicação com módulo do Airbag * Pino 04 – Temperatura da água (ECU) * Pino 05 – Seta esquerda * Pino 07 – Luz interna * Pino 08 – Aterramento da ECU * Pino 09 – Pisca-alerta * Pino 10 – Comunicação com módulo ABS * Pino 12 – Alimentação permanente (+30) * Pino 13 – Aterramento da ECU * Pino 14 – Farol alto * Pino 15 – Nível do óleo * Pino 19 – Temperatura da água (ECU) * Pino 20 – Nível de combustível * Pino 21 – Velocidade do veículo * Pino 22 – Alternador * Pino 25 – Seta direita * Pino 26 – Comunicação com módulo do Airbag * Pino 28 – Interruptor da porta dianteira esquerda * Pino 30 – Conector de diagnóstico (K-Line) * Pino 31 – Tacômetro (RPM) * Pino 32 – Freio de estacionamento / Nível do fluido de freio / Interruptor do pedal de freio
