Leitura da BSI Fiat Stilo via UPA (MC9S12)
A BCM do Fiat Stilo utiliza processador MC9S12, permitindo a leitura através do modo BDM utilizando programadores compatíveis, como a UPA.
Nesta matéria mostramos como identificar corretamente a central e localizar o processador utilizado.
As conexões de Boot e os pontos de solda ficam disponíveis exclusivamente para membros PRO.
Passo a passo
Identifique a BCM do Fiat Stilo
Antes de iniciar qualquer procedimento, confira a etiqueta do módulo e confirme se a BSI corresponde ao modelo utilizado no Fiat Stilo. Verifique a numeração da peça, a identificação Magneti Marelli e o código do módulo. Essa conferência é importante porque podem existir versões diferentes de hardware e software.

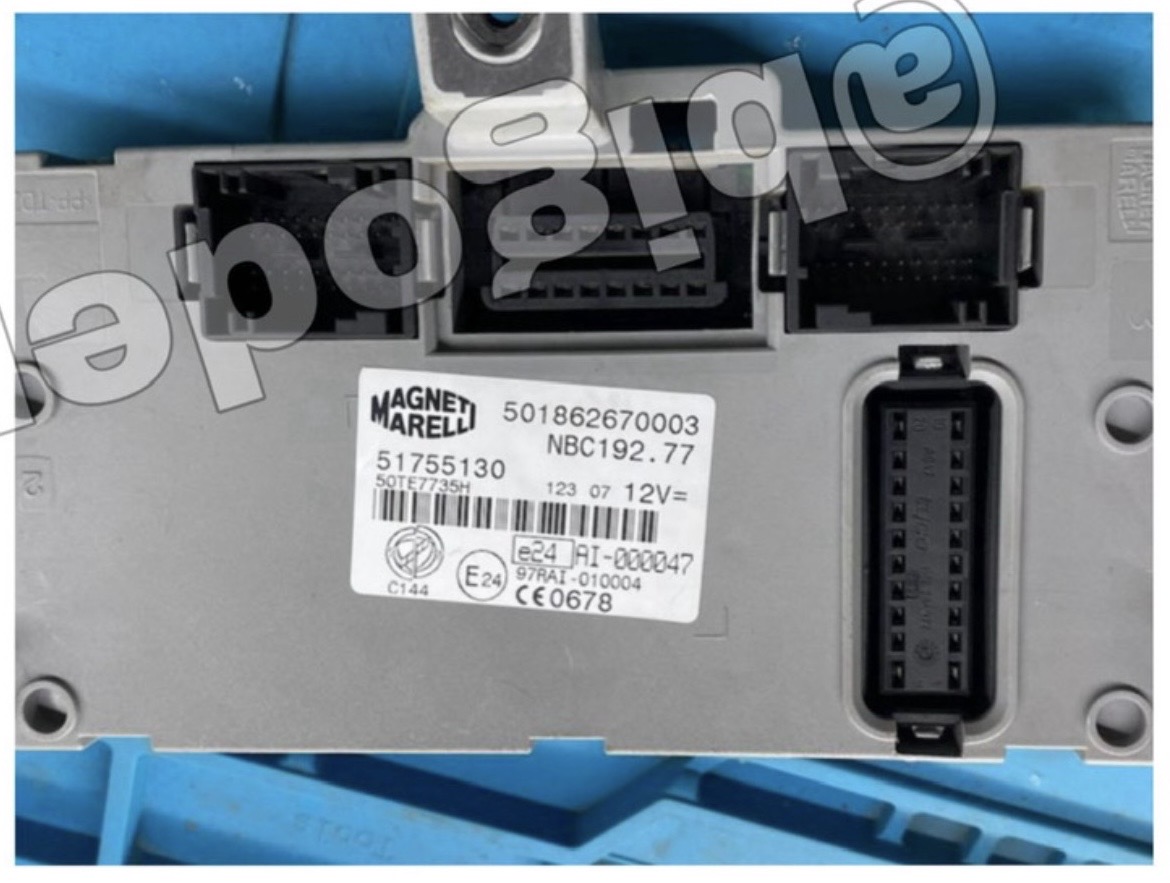

Identificação da BCM Magneti Marelli NBC192.77 utilizada no Fiat Stilo.
Abra a BCM e identifique a placa eletrônica
Abra cuidadosamente a carcaça da BSI para ter acesso à placa eletrônica.

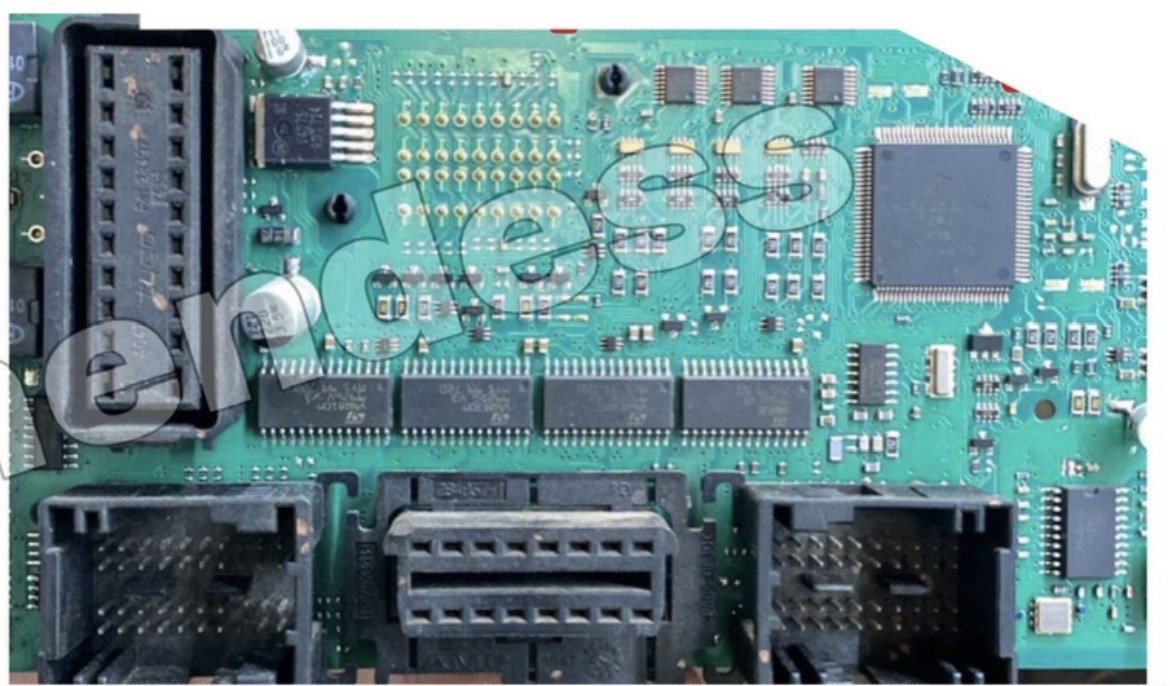

Parte interna da BCM do Fiat Stilo e localização do processador principal.
Localize a região utilizada para leitura
Na parte inferior da placa está localizada a região utilizada para realizar a leitura do processador MC9S12. A área destacada serve como referência para encontrar os pontos de comunicação. Não faça nenhuma ligação antes de conferir o esquema completo e a posição correta da placa.

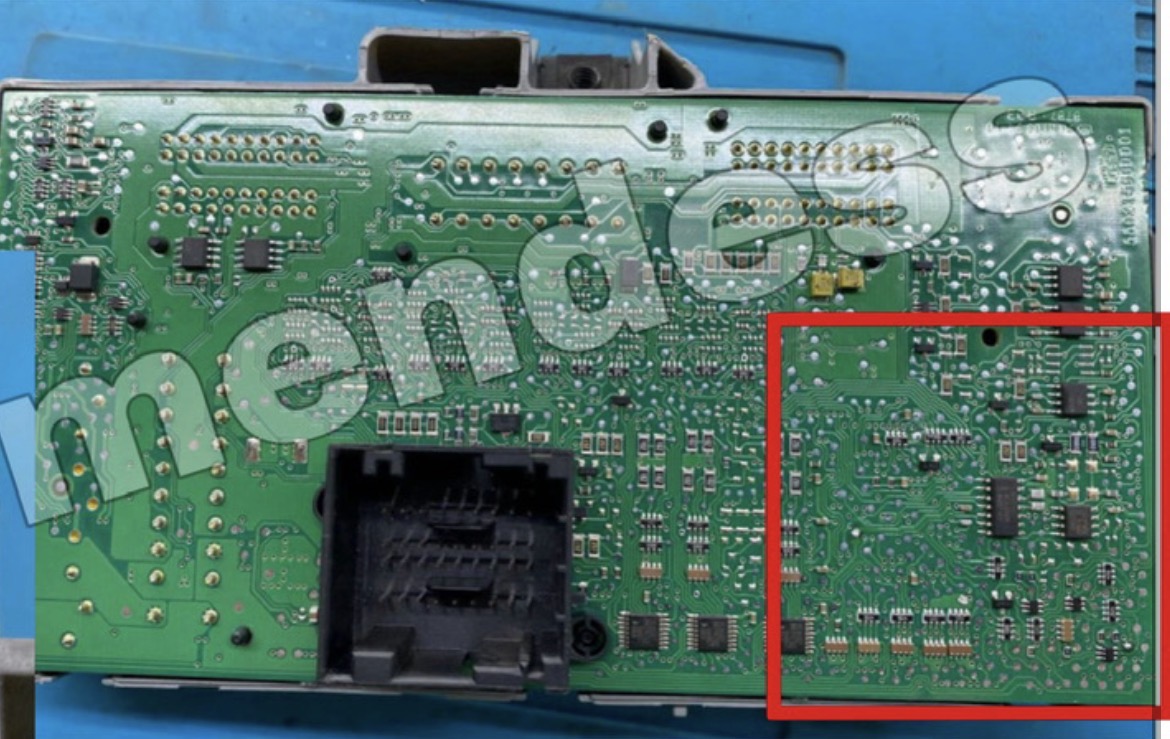

Região da placa onde estão localizados os pontos utilizados na leitura da BSI.
exclusivo para membros PRO: Realize as ligações da UPA para leitura do MC9S12
Com a placa corretamente identificada, realize as ligações da UPA conforme o esquema exclusivo. O material PRO mostra os pontos de: GND, VCC, RESET e BKGD. Confira todas as conexões antes de alimentar a placa. Depois de estabelecer a comunicação, faça a leitura completa do processador e salve o arquivo original em mais de um local. A leitura pode ser realizada com UPA USB original ou UPA China, desde que o equipamento esteja funcionando corretamente e possua suporte ao processador utilizado.
