FRM2 leitura com VVDI Prog e Multiprog
Em alguns reparos, principalmente após corrupção de software, substituição do módulo ou recuperação de dados, é necessário realizar a leitura do microcontrolador ST10F269.
Nesta matéria mostramos a identificação do módulo, do processador e os pontos utilizados para leitura utilizando equipamentos como VVDI Prog e Multiprog.
O módulo FRM2 é encontrado principalmente em:
* BMW Série 1 E81 * BMW Série 1 E82 * BMW Série 1 E87 * BMW Série 1 E88 * BMW Série 3 E90 * BMW Série 3 E91 * BMW Série 3 E92 * BMW Série 3 E93
Dependendo do ano e da versão, o veículo pode utilizar FRM1, FRM2 ou FRM3.
Passo a passo
Identificando o módulo

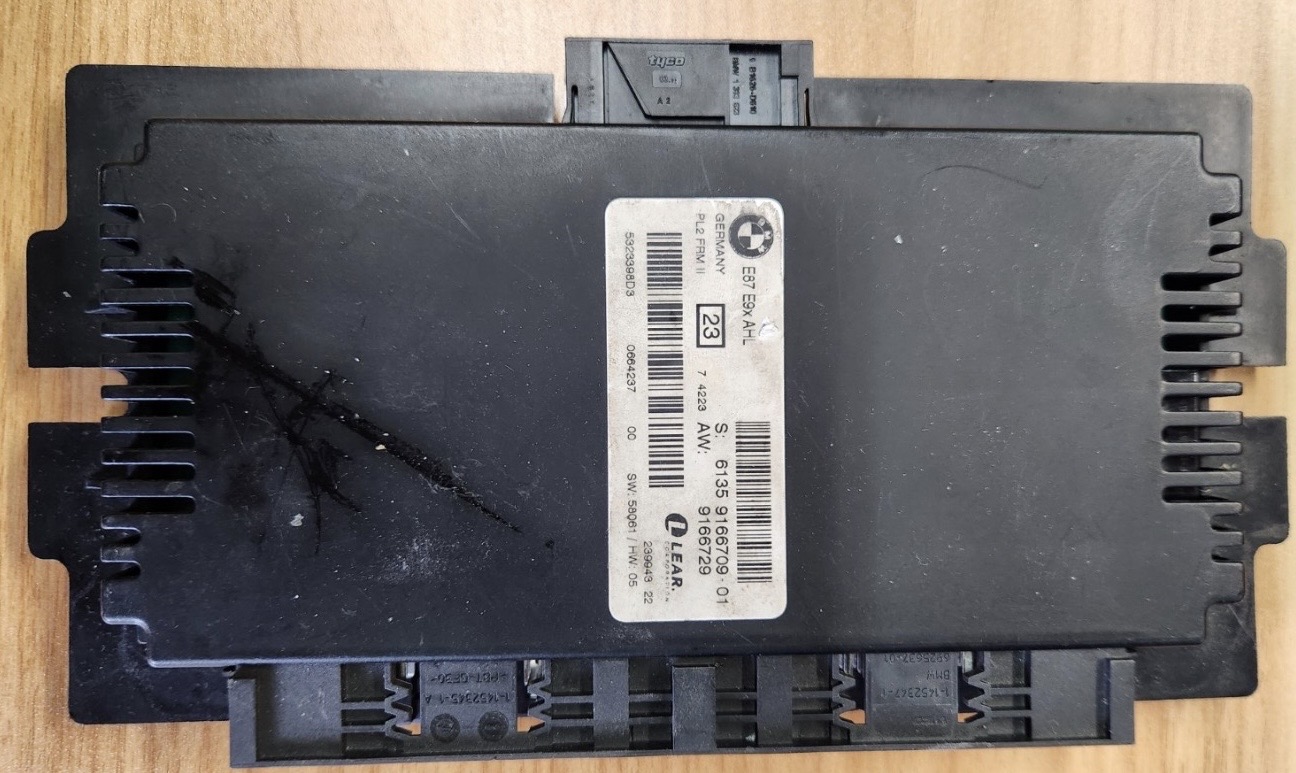

características: Fabricante: Lear Corporation Aplicação: BMW FRM2 Processador: STMicroelectronics ST10F269 A etiqueta do módulo permite identificar facilmente a versão antes da desmontage
Modulo FRM2
Abrindo o módulo

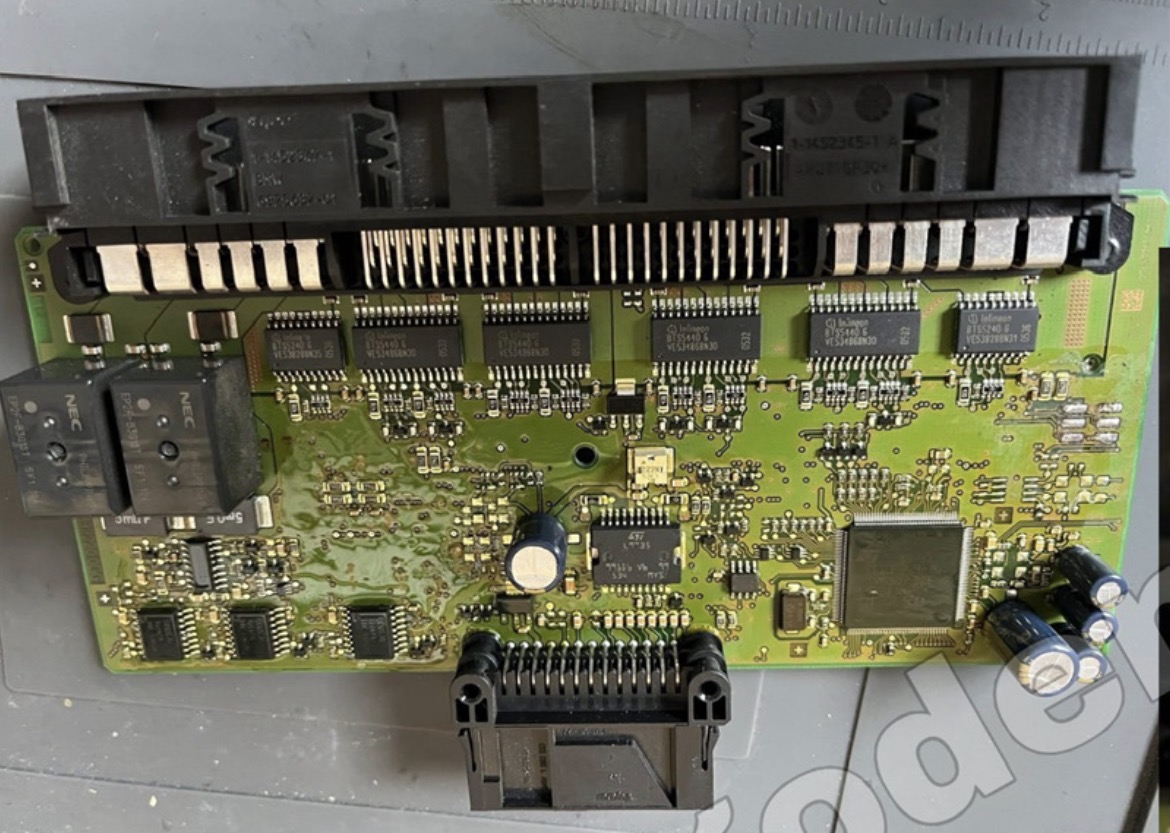

Após remover a tampa plástica, é possível acessar a placa eletrônica. Na placa encontram-se: * Microcontrolador ST10F269 * Drivers de potência Infineon BTS5240 * Relés de acionamento * Circuitos responsáveis pelo gerenciamento da iluminação e dos atuadores do veículo O microcontrolador ST10F269 é o componente responsável pelo armazenamento do firmware e dos dados do módulo.
Leitura do ST10F269
A leitura pode ser realizada sem remover o microcontrolador da placa utilizando conexão direta nos pontos de programação. Equipamentos compatíveis: * VVDI Prog * Multiprog Esse procedimento é utilizado principalmente para: * Backup do conteúdo original * Recuperação de módulos corrompidos * Clonagem * Reparo de FRM bloqueada
Pontos de ligação

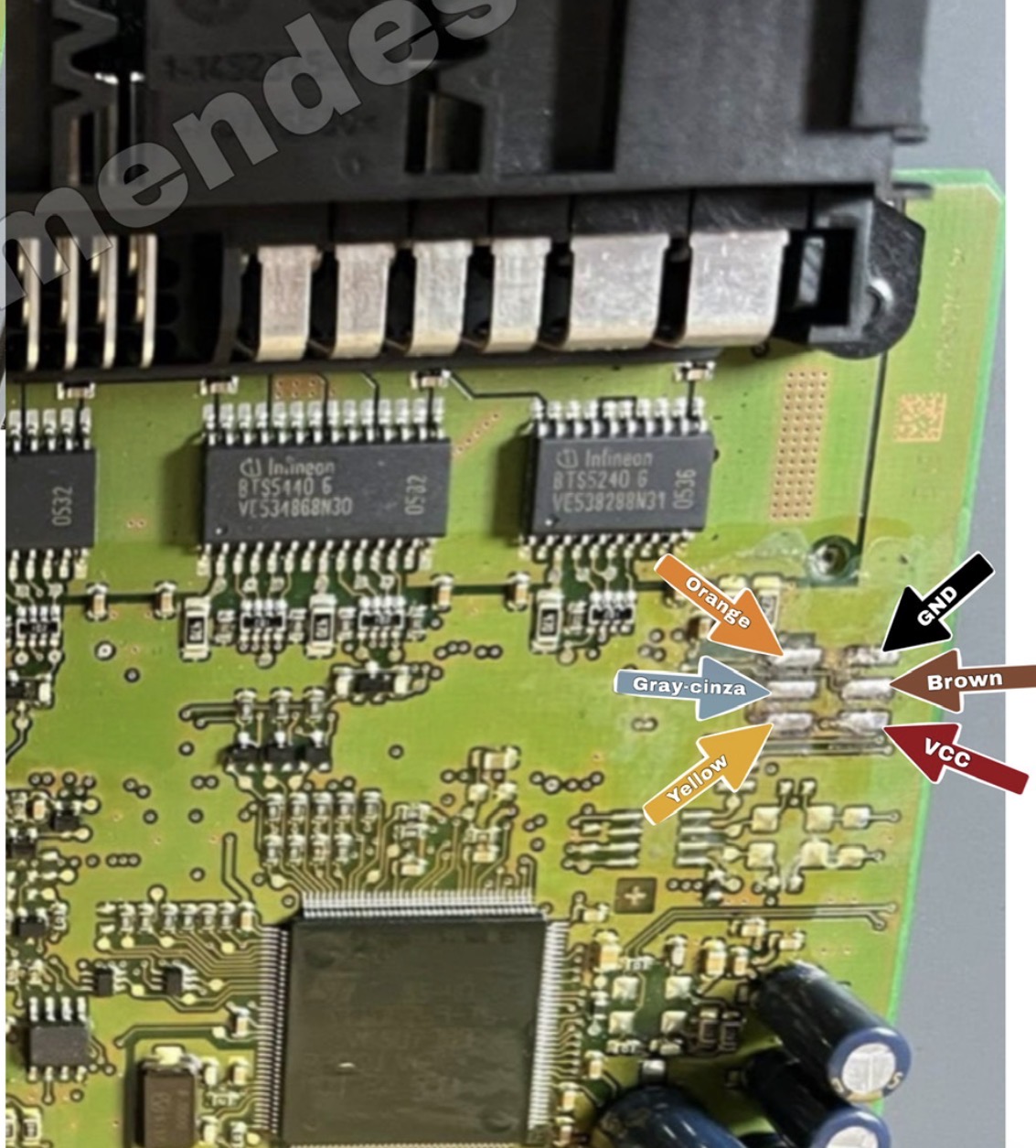

Para realizar a leitura do ST10F269, utilize os pontos indicados na placa. As conexões utilizadas são: * VCC (alimentação) * GND (terra) * Brown * Gray (Cinza) * Yellow * Orange Esses pontos permitem que o programador estabeleça comunicação direta com o microcontrolador para leitura e gravação dos dados. O módulo BMW FRM2 equipado com o microcontrolador ST10F269 pode ser lido utilizando VVDI Prog ou Multiprog através dos pontos de conexão presentes na placa. Antes de qualquer gravação, recomenda-se realizar uma leitura completa e salvar o arquivo original. Dessa forma, é possível restaurar o módulo caso seja necessário, tornando o processo de reparo mais seguro e confiável.
