Diagrama painel Chevrolet Celta 2005 a 2013

O painel de instrumentos do Chevrolet Celta 2005 a 2013 utiliza um conector de 32 vias, adotando uma arquitetura diferente da geração anterior. Esse modelo é amplamente utilizado em diagnósticos, testes em bancada e reparos eletrônicos. Nesta matéria apresentamos a pinagem do conector, as principais alimentações e os sinais utilizados pelo painel.

Passo a passo

PASSO 1

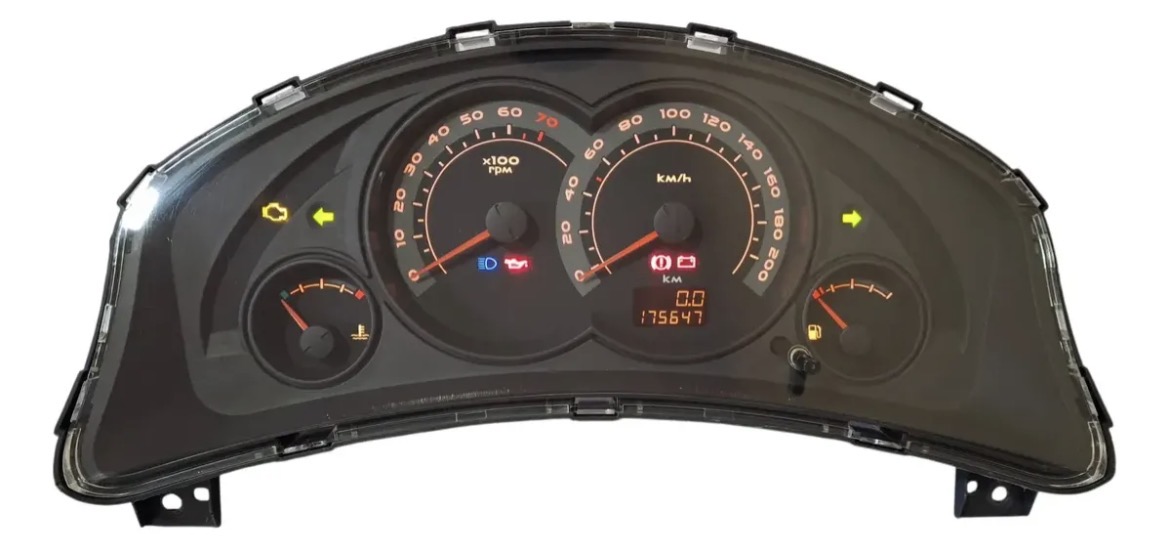

Identificando o painel

Características deste modelo: * Conector traseiro de 32 vias * Velocímetro analógico até 200 km/h * Conta-giros (em versões equipadas) * Display digital para hodômetro * Marcadores analógicos de combustível e temperatura * Indicadores luminosos distribuídos nas laterais

PASSO 2

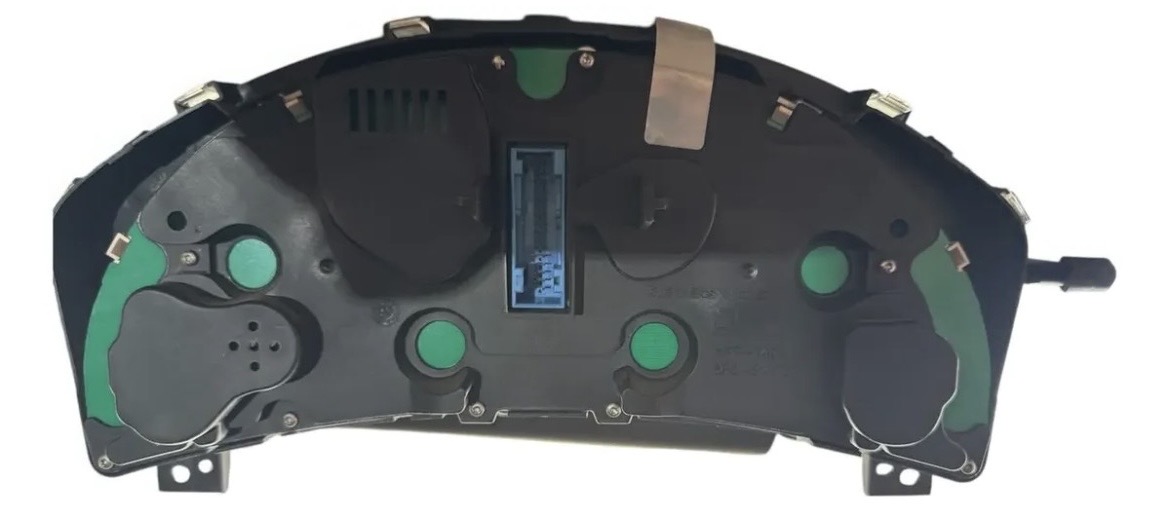

Conector traseiro

O painel utiliza um conector azul de 32 vias, responsável pela alimentação, comunicação com a ECU, sensor de velocidade e acionamento dos indicadores. * Pino 01 – Linha 15 (+12V pós-chave) – Fusível F04 * Pino 02 – Não utilizado * Pino 03 – Não utilizado * Pino 04 – Módulo de controle do motor (Pino A32) * Pino 05 – Interruptor multifuncional (Pino B05) * Pino 06 – Não utilizado * Pino 07 – Alimentação – Fusível F08 (Interruptor multifuncional Pino B01) * Pino 08 – Aterramento (GND) * Pino 09 – Interruptor multifuncional (Pino B08) * Pino 10 – Não utilizado * Pino 11 – Não utilizado * Pino 12 – Linha 30 (+12V permanente) – Fusível F03 * Pino 13 – Aterramento (GND) * Pino 14 – Alimentação – Fusível F25 (Interruptor multifuncional Pino B12) * Pino 15 – Interruptor de pressão do óleo (Pino 1) * Pino 16 – Não utilizado * Pino 17 – Não utilizado * Pino 18 – Não utilizado * Pino 19 – Módulo de controle do motor (Pino A08) * Pino 20 – Sensor de nível do tanque de combustível * Pino 21 – Conector auxiliar / Sensor de velocidade (Pino 5) * Pino 22 – Alternador (Sinal D+) * Pino 23 – Não utilizado * Pino 24 – Não utilizado * Pino 25 – Interruptor multifuncional (Pino B09) * Pino 26 – Não utilizado * Pino 27 – R05 – Relé do desembaçador traseiro (Pino 86) * Pino 28 – Interruptor da porta dianteira esquerda * Pino 29 – Não utilizado * Pino 30 – Módulo de controle do imobilizador. * Pino 31 – Módulo de controle do motor. * Pino 32 – Interruptor do freio de estacionamento / Interruptor do nível do fluido de freio. Bom trabalho.
