Diagrama painel Chevrolet Celta 2001 a 2002
Nesta matéria apresentamos a pinagem do conector, os principais sinais elétricos e informações úteis para quem trabalha com manutenção de painéis automotivos.
Passo a passo

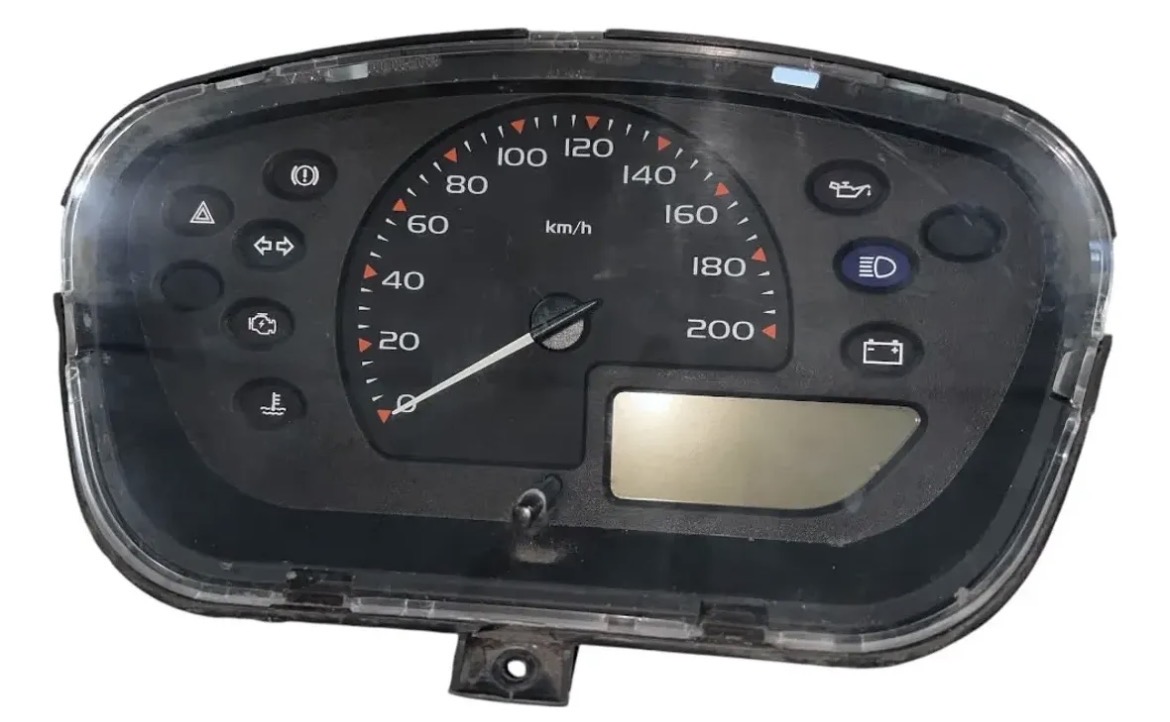

Identificando o painel
Características deste modelo: * Velocímetro analógico até 200 km/h * Display LCD para hodômetro * Indicadores luminosos laterais * Conector traseiro azul de 26 vias É um dos primeiros painéis utilizados na linha Celta.

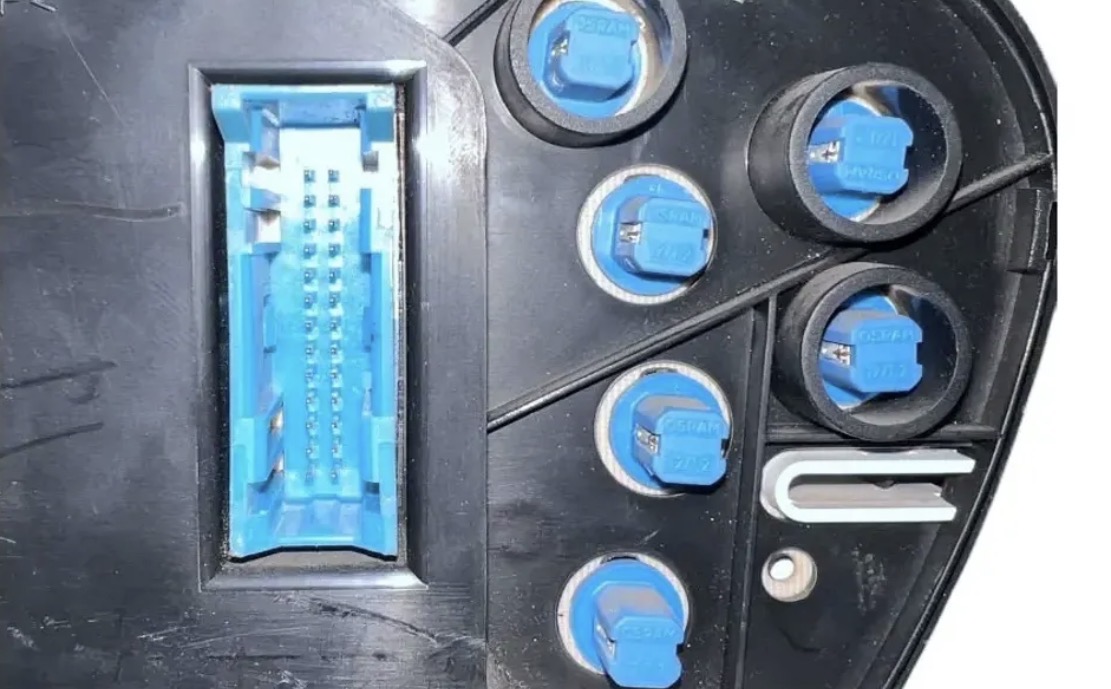

Conector traseiro
O painel utiliza um conector azul com 26 vias, responsável pela alimentação, comunicação com a ECU e acionamento dos indicadores. * Pino 01 – Interruptor de luzes (Pino 8) * Pino 02 – Módulo de controle do motor C10NE (Pino A30) / C10YEH (Pino A13) * Pino 03 – Módulo de controle do motor C10NE (Pino A29) / C10YEH (Pino A32) / Módulo do imobilizador (Pino 2) * Pino 04 – Não utilizado * Pino 05 – Não utilizado * Pino 06 – Não utilizado * Pino 07 – Módulo de controle do motor C10YEH (Pino A09) / Alternador (Pino W) * Pino 08 – Não utilizado * Pino 09 – Não utilizado * Pino 10 – K30 – Relé de sinalização de direção (Pino A49) * Pino 11 – Não utilizado * Pino 12 – Interruptor do nível do fluido de freio / Interruptor do freio de estacionamento * Pino 13 – Interruptor de pressão do óleo do motor * Pino 14 – K03 – Relé do desembaçador (Pino 86) / Interruptor do desembaçador (Pino 2) * Pino 15 – Aterramento (GND) * Pino 16 – Não utilizado * Pino 17 – Aterramento (GND) * Pino 18 – Linha 30 (+12V permanente) – Fusível F03 * Pino 19 – Conector de diagnóstico (Pino 7) / Módulo do imobilizador (Pino 6) * Pino 20 – Módulo de controle do motor * Pino 21 – Sensor de nível do reservatório de combustível * Pino 22 – Linha 15 (+12V pós-chave) – Fusível F04 * Pino 23 – Interruptor de luzes – Solicitação das luzes de posição * Pino 24 – Interruptor de luzes – Solicitação do farol alto (Pino 12) * Pino 25 – Alternador – Sinal D+
