Boot ECU Delphi 5NF + BC
Nesta matéria apresentamos o procedimento de identificação da ECU Delphi 5NF e da BC (Body Computer), utilizadas em diversos veículos da linha Fiat.
O objetivo é mostrar os pontos necessários para realizar a leitura das memórias utilizando a UPA USB.
A ECU utiliza a memória EEPROM ST95160 e a BC utiliza a EEPROM 93C66. Antes de qualquer procedimento, recomenda-se realizar um backup completo do conteúdo original.
O esquema completo de boot e os pontos de ligação estão disponíveis em PDF para membros PRO.
Aplicações
- Fiat Palio
- Fiat Siena
- Fiat Strada
- Fiat Doblò
Ferramentas utilizadas
- UPA USB Original
- UPA USB China
- Cabo 5NF
- Estação de solda
Passo a passo

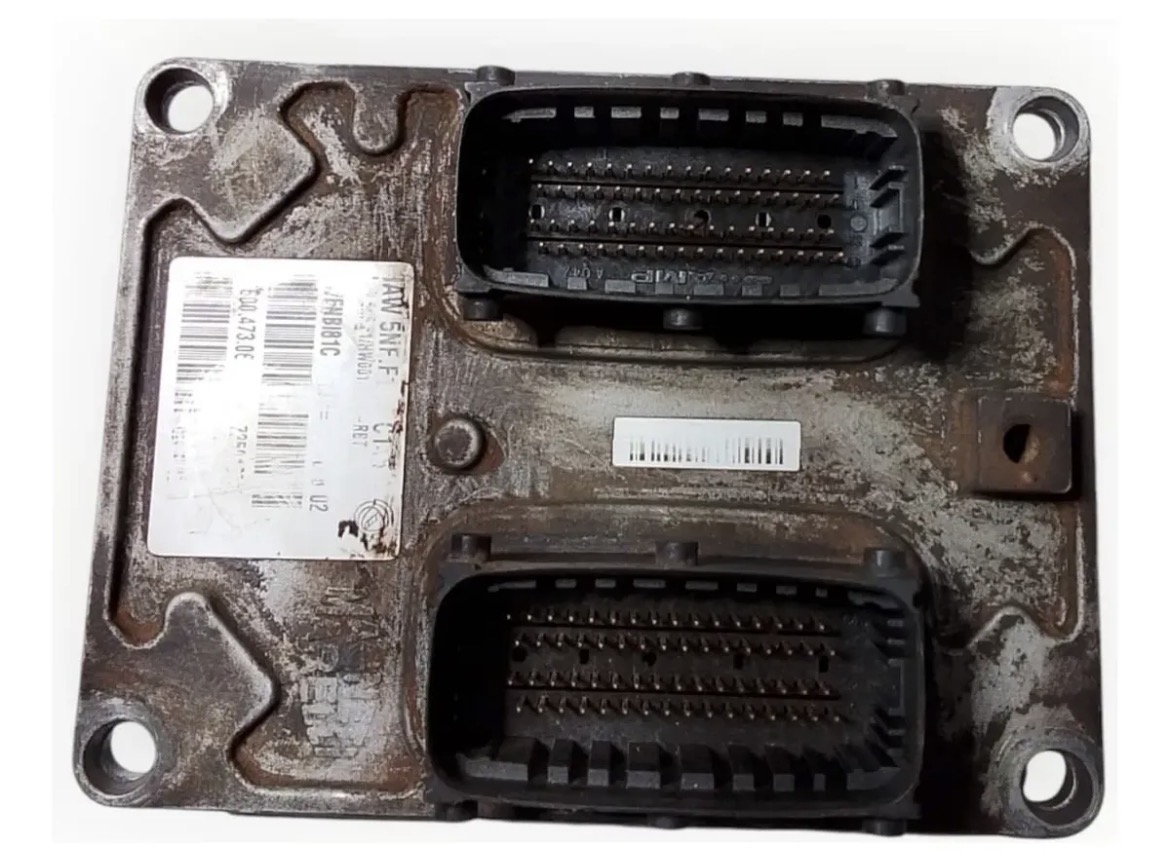

Identifique a ECU Delphi 5NF
Confira a identificação da ECU antes de iniciar o procedimento. Certifique-se de que o módulo corresponde ao modelo Delphi 5NF compatível com este esquema de leitura.

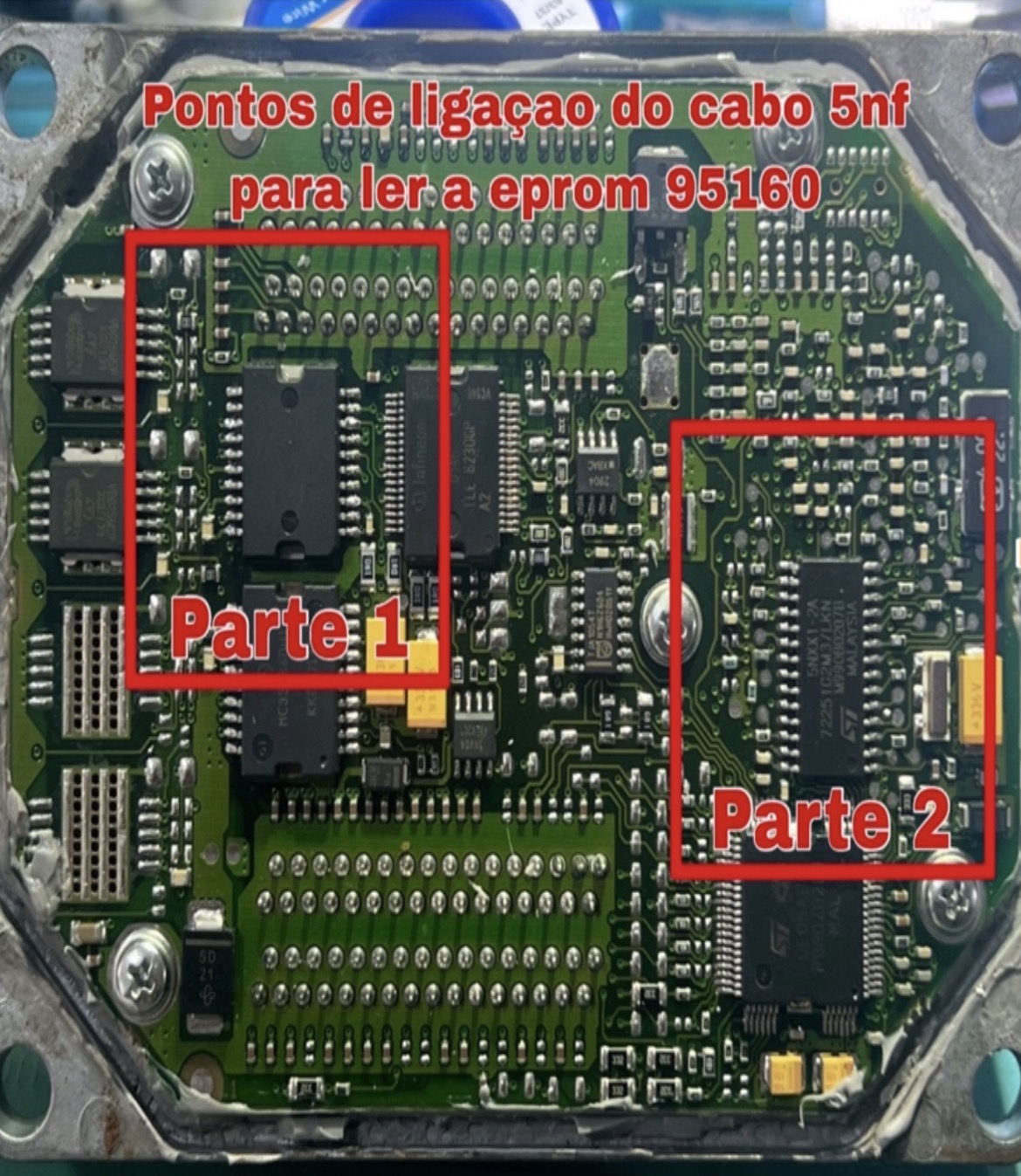

Localize os pontos de leitura da ECU
Abra cuidadosamente a ECU e identifique a memória EEPROM ST95160 e os pontos utilizados pelo cabo 5NF da UPA.

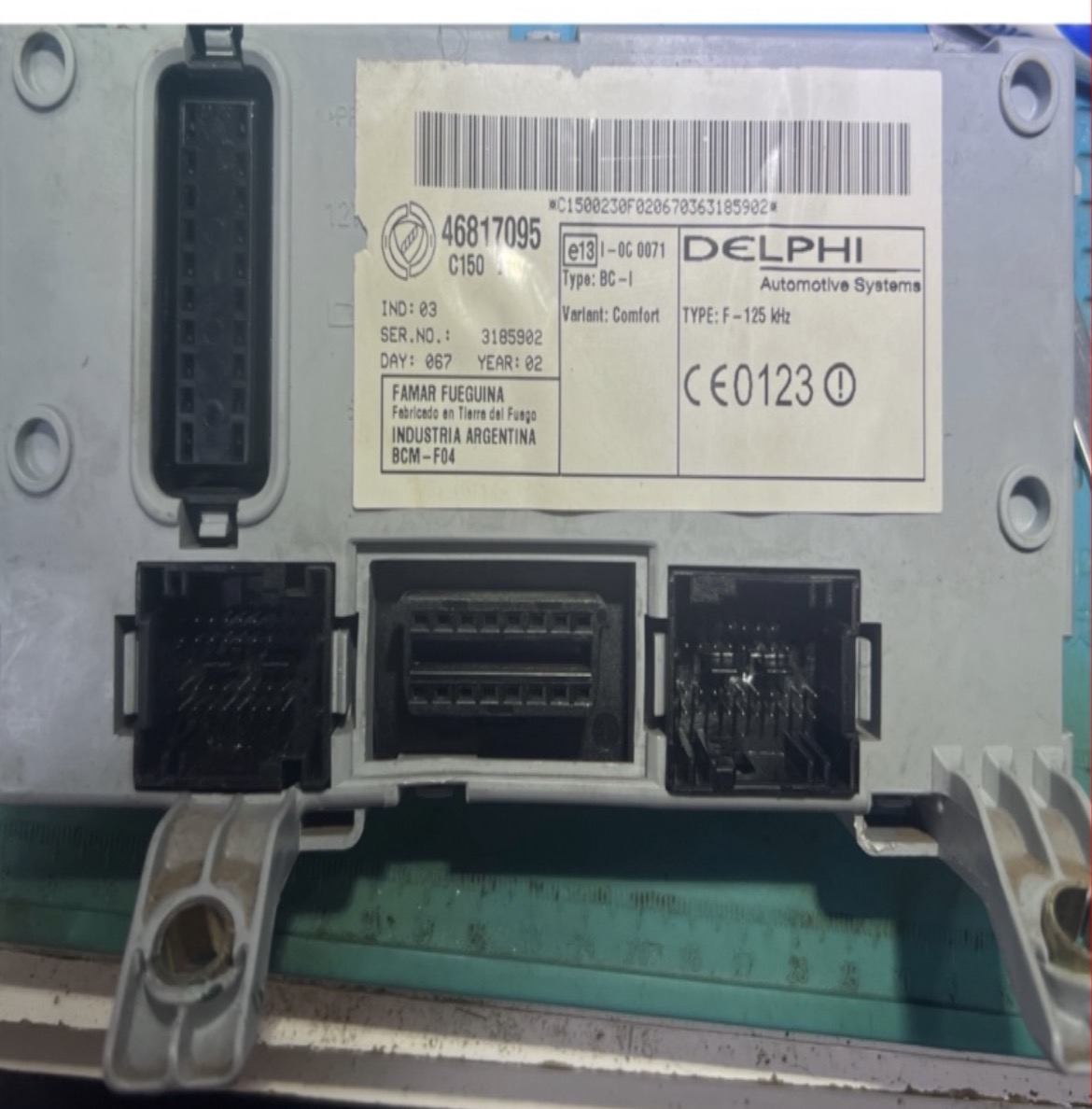

Identifique a BC (Body Computer)
Localize a BC correspondente ao veículo e confirme sua identificação antes de iniciar a desmontagem.

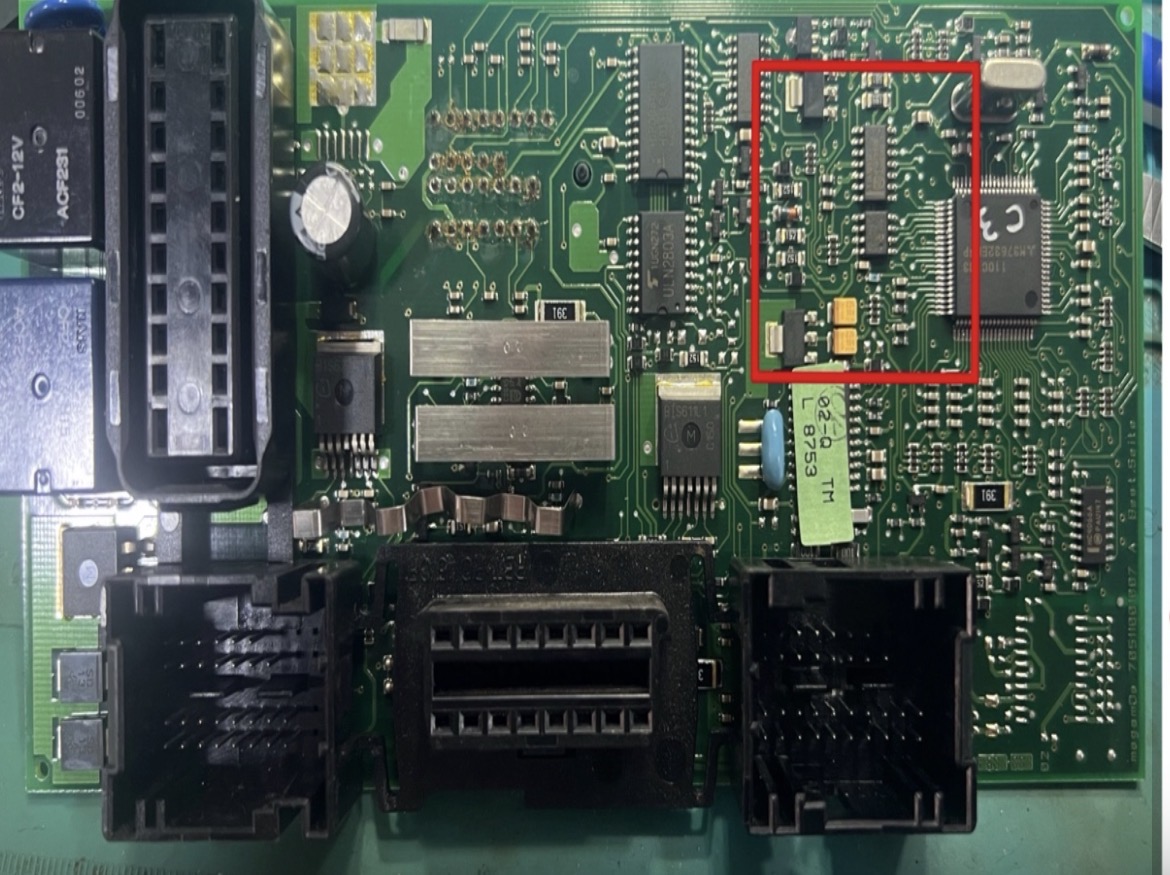

Localize a EEPROM da BC
Na BC, identifique a EEPROM 93C66 utilizada para leitura e gravação.
PDF – Boot ECU Delphi 5NF + BC Delphi
Conteúdo do PDF: * Pontos de ligação da ECU 5NF * Localização da EEPROM 93C66 * Esquema completo para leitura com UPA USB
