Boot UPA da BSI Fiat Palio, Siena e Strada – NBC 178.23
Leitura da BSI Fiat com UPA
Nesta matéria mostramos a identificação e a localização da área utilizada para leitura da BSI, também conhecida como BCM ou Body Computer, encontrada em veículos da família Fiat Palio, Siena e Strada.
O módulo apresentado é fabricado pela Magneti Marelli e possui a identificação NBC 178.23. Antes de realizar qualquer ligação, confira se o código e a versão da sua peça correspondem ao módulo apresentado nas imagens.
A leitura pode ser realizada com a UPA USB original ou com versões chinesas da ferramenta, desde que o equipamento e o software utilizado tenham suporte ao microcontrolador instalado na placa.
A UPA original possui suporte à família Motorola/Freescale HCS12, incluindo o MC9S12DG256. Nas versões chinesas, o funcionamento poderá variar conforme o hardware, os adaptadores e a versão do software.
Informações do módulo
- Fabricante: Magneti Marelli
- Tipo: BSI, BCM ou Body Computer
- Identificação: NBC 178.23
- Código da peça apresentada: 46846475
- Aplicações: Fiat Palio, Siena e Strada
- Ferramenta: UPA USB original ou chinesa
- Método de acesso: boot/BDM
- Microcontrolador: confirme a gravação existente no componente antes de selecionar o dispositivo no programa
Recomendação antes da leitura
Faça uma inspeção visual na placa e confirme todas as ligações antes de alimentar o módulo. Realize primeiro a leitura e salve uma cópia completa do arquivo original.
Quando a ferramenta disponibilizar as opções, salve separadamente a EEPROM e a memória FLASH. Não grave ou altere o conteúdo antes de possuir um backup válido.
Este conteúdo é destinado a profissionais da reparação automotiva e deve ser utilizado somente em serviços legítimos de diagnóstico, manutenção, substituição ou recuperação de módulos eletrônicos.
Passo a passo

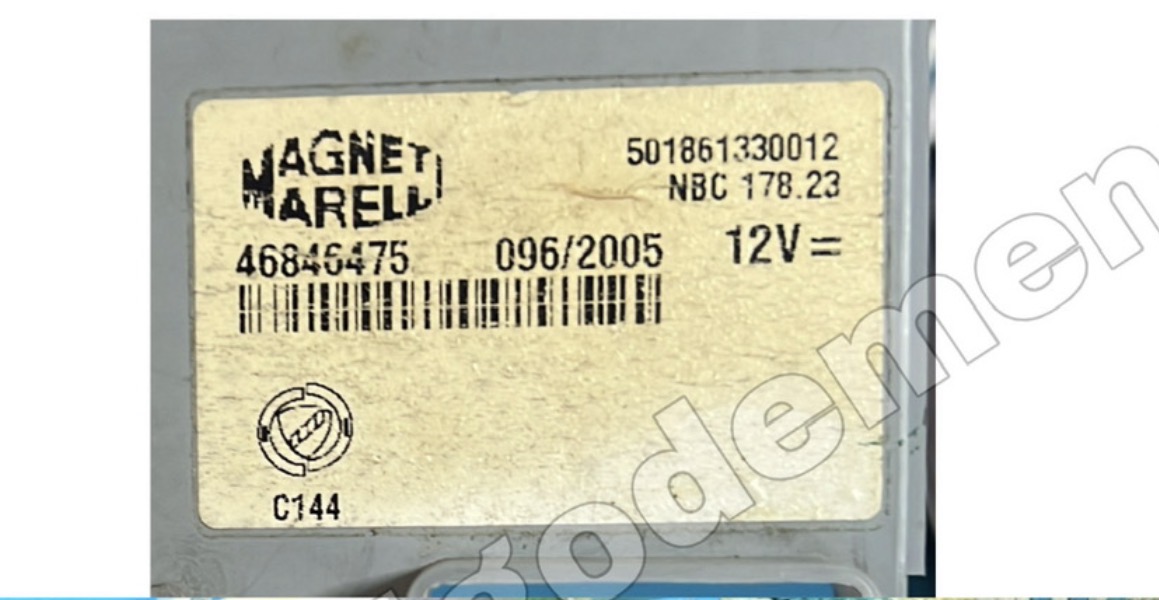

Identifique a BSI Magneti Marelli
Antes de iniciar o procedimento, confira a etiqueta externa do módulo. A BSI apresentada possui identificação Magneti Marelli NBC 178.23 e código 46846475. A numeração deve ser comparada com a peça que será lida, pois podem existir diferentes versões de hardware mesmo entre veículos do mesmo modelo e ano.
Identificação da BSI Magneti Marelli NBC 178.23.

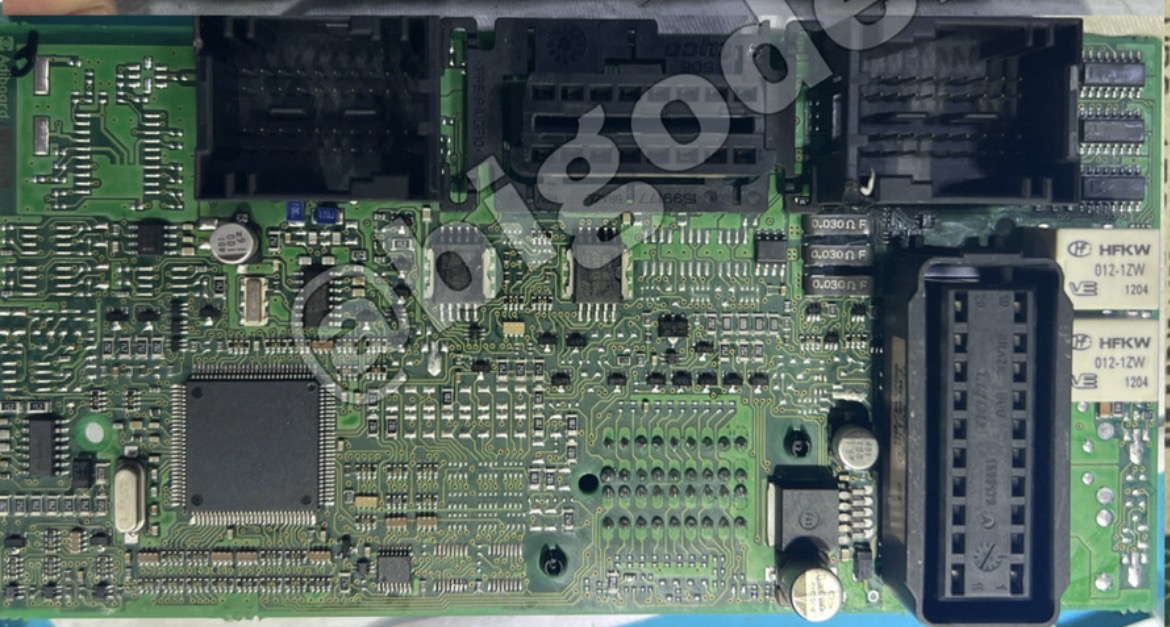

Abra o módulo e identifique a placa
Abra cuidadosamente a carcaça da BSI para ter acesso à placa eletrônica. Faça uma inspeção visual e verifique se existem sinais de oxidação, umidade, componentes queimados ou reparos anteriores. Localize o microcontrolador principal da placa e confira sua identificação antes de selecionar o dispositivo correspondente no software da UPA.
Parte superior da placa da BSI e localização do microcontrolador principal.

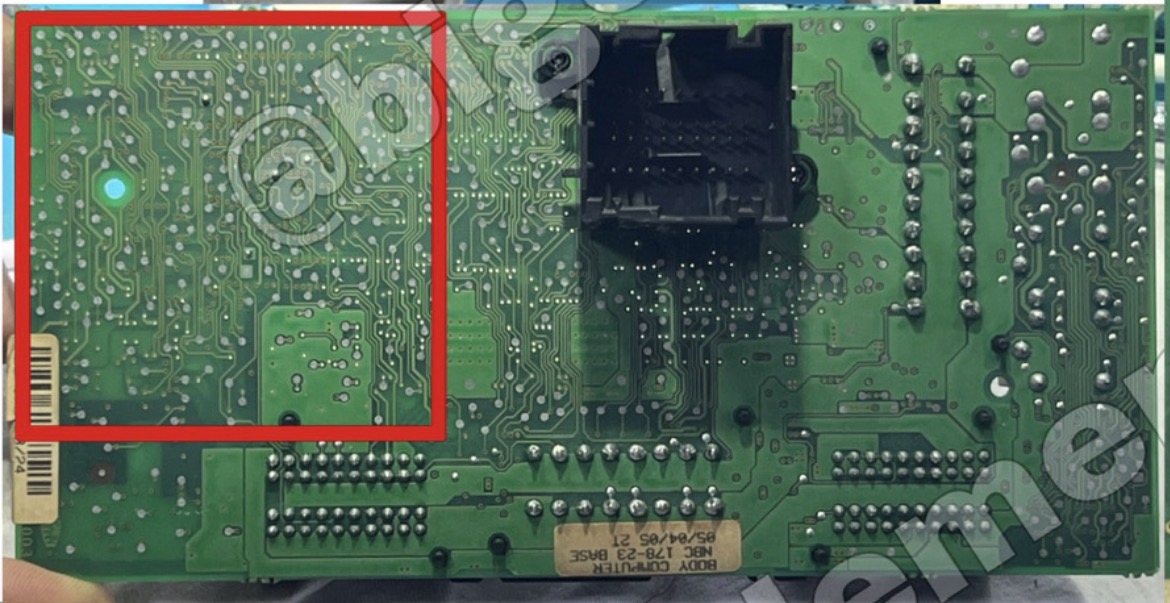

Localize a área de ligação da UPA
Na parte inferior da placa está localizada a região utilizada para realizar as ligações de leitura em boot/BDM. Utilize o esquema disponibilizado para membros PRO para identificar corretamente os pontos de alimentação, negativo, reset e comunicação da UPA. Antes de conectar a ferramenta, confira todos os pontos com atenção. Uma ligação incorreta ou alimentação aplicada no local errado poderá danificar a BSI ou a programadora.
