Boot para reset módulo airbag Fiat Titano / Peugeot – TRW 3658100-BU01 com TC224L-16F
Passo a passo
Identificação do módulo

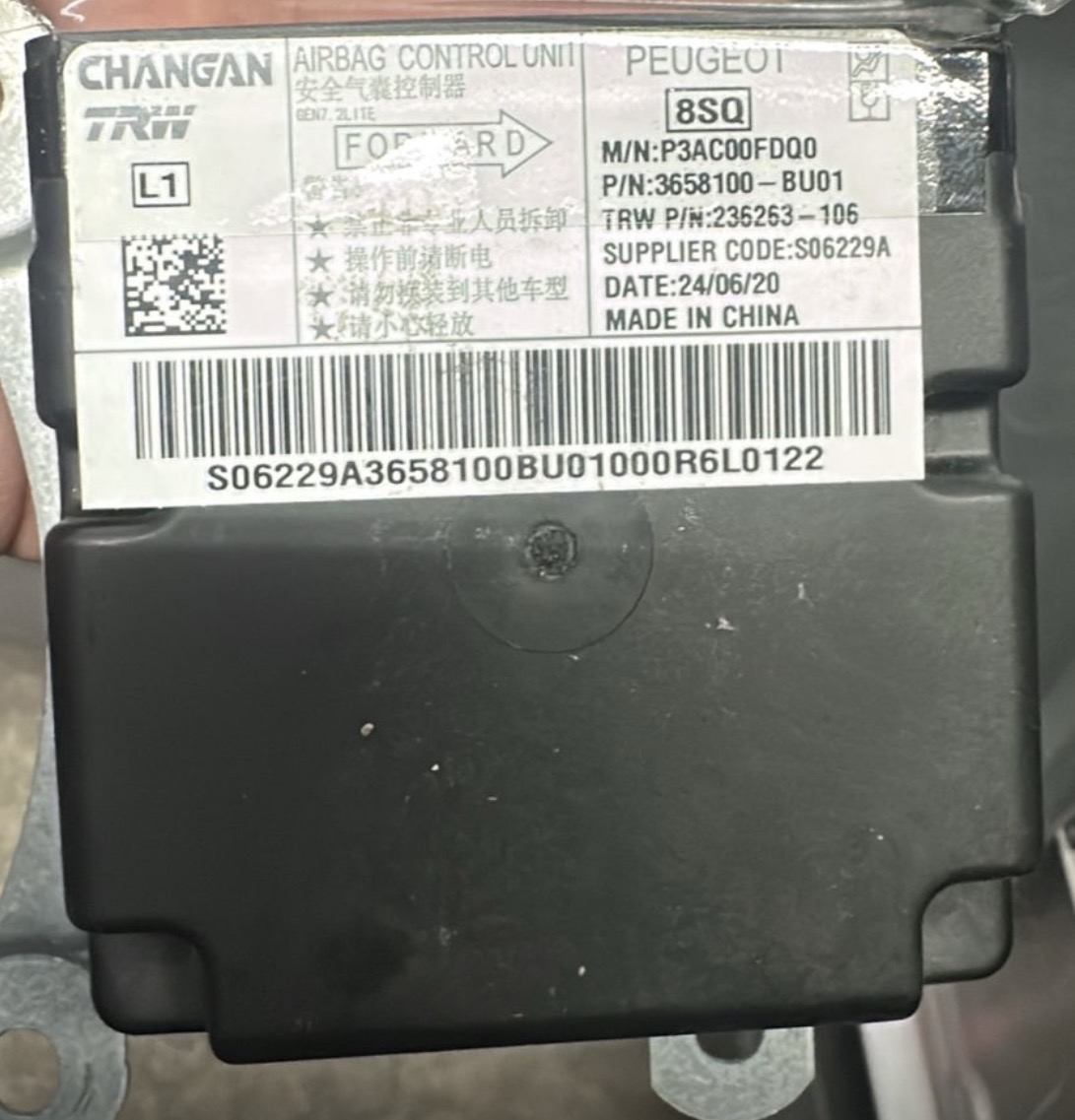

Módulo de airbag TRW/Changan 3658100-BU01 aplicado na Fiat Titano e em aplicação Peugeot.
Estrutura da placa eletrônica

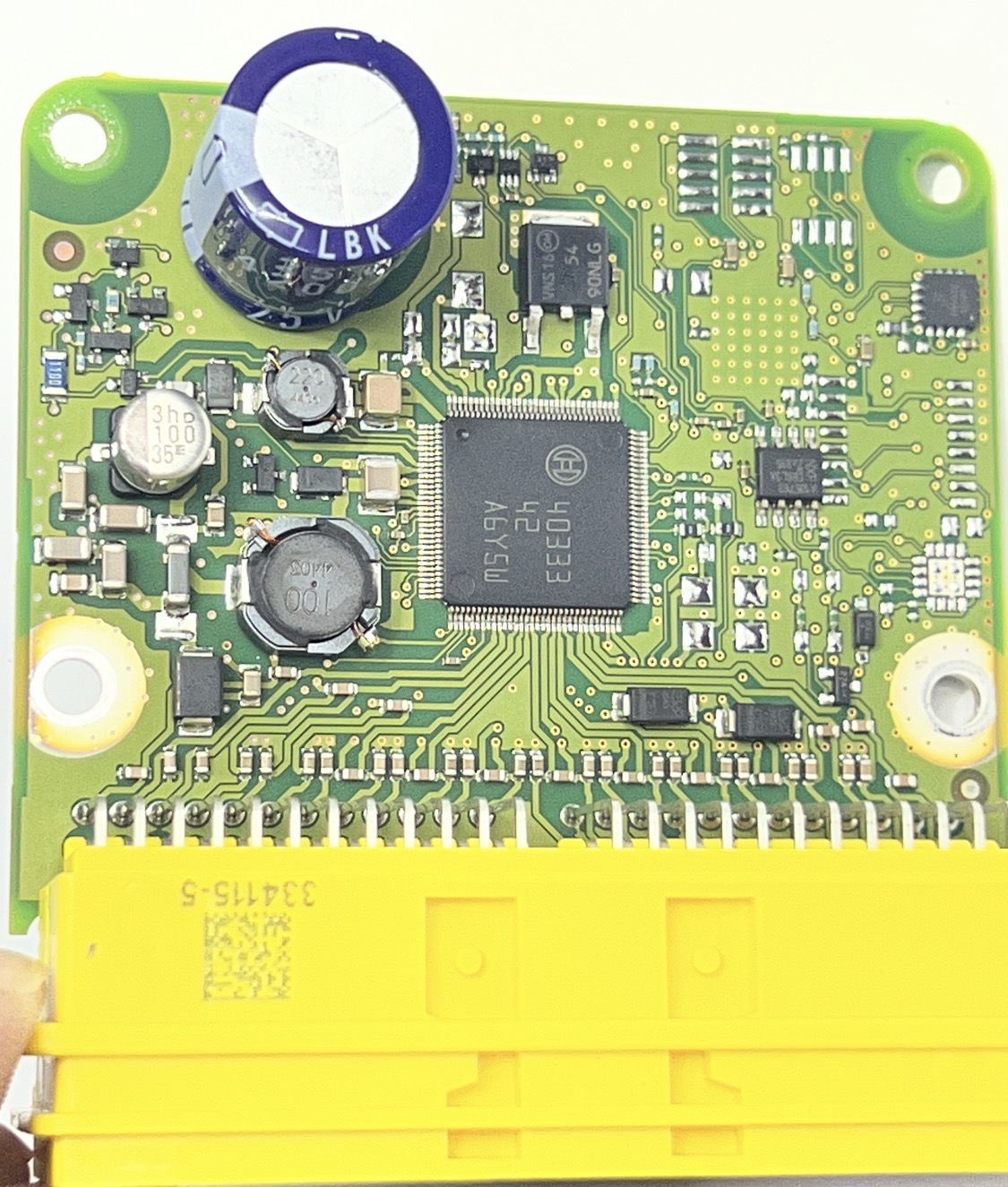

Na parte frontal da placa é possível observar os principais componentes de alimentação e controle do módulo, incluindo capacitor eletrolítico, circuitos de potência e o CI principal da face frontal. Essa imagem é importante para identificação visual da placa e conferência do layout antes da leitura.
Processador utilizado no reset

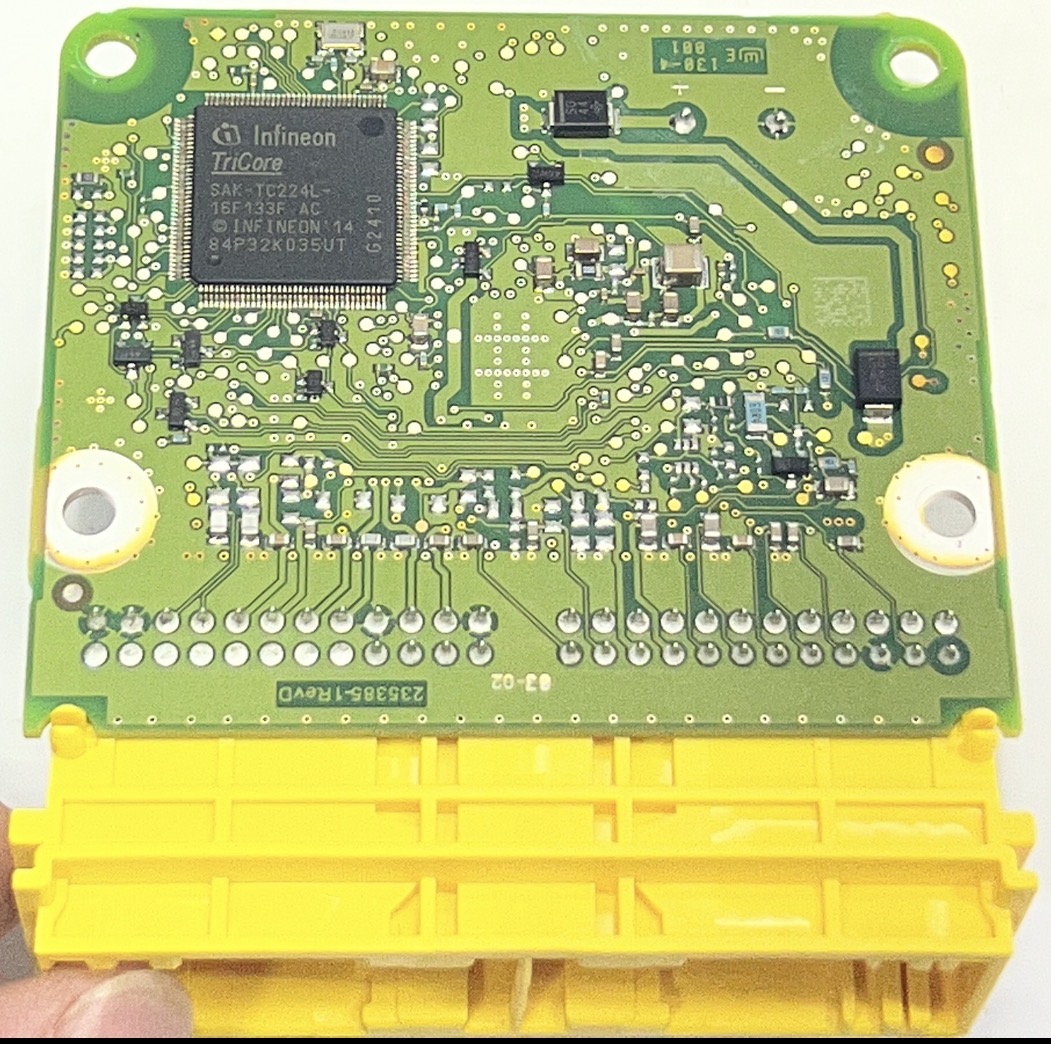

No verso da placa encontramos o processador responsável pelo procedimento de leitura: Infineon TriCore SAK-TC224L-16F133F AC Esse é o componente principal utilizado no processo de reset do módulo. A leitura é feita diretamente nesse conjunto, utilizando os pontos de conexão da placa. Sempre que for trabalhar nesse módulo, o ideal é salvar: * backup original da DFLASH; * backup original da PFLASH; * foto da etiqueta; * foto da placa; * arquivo resetado separado do original.
Leitura com Multi-PROG

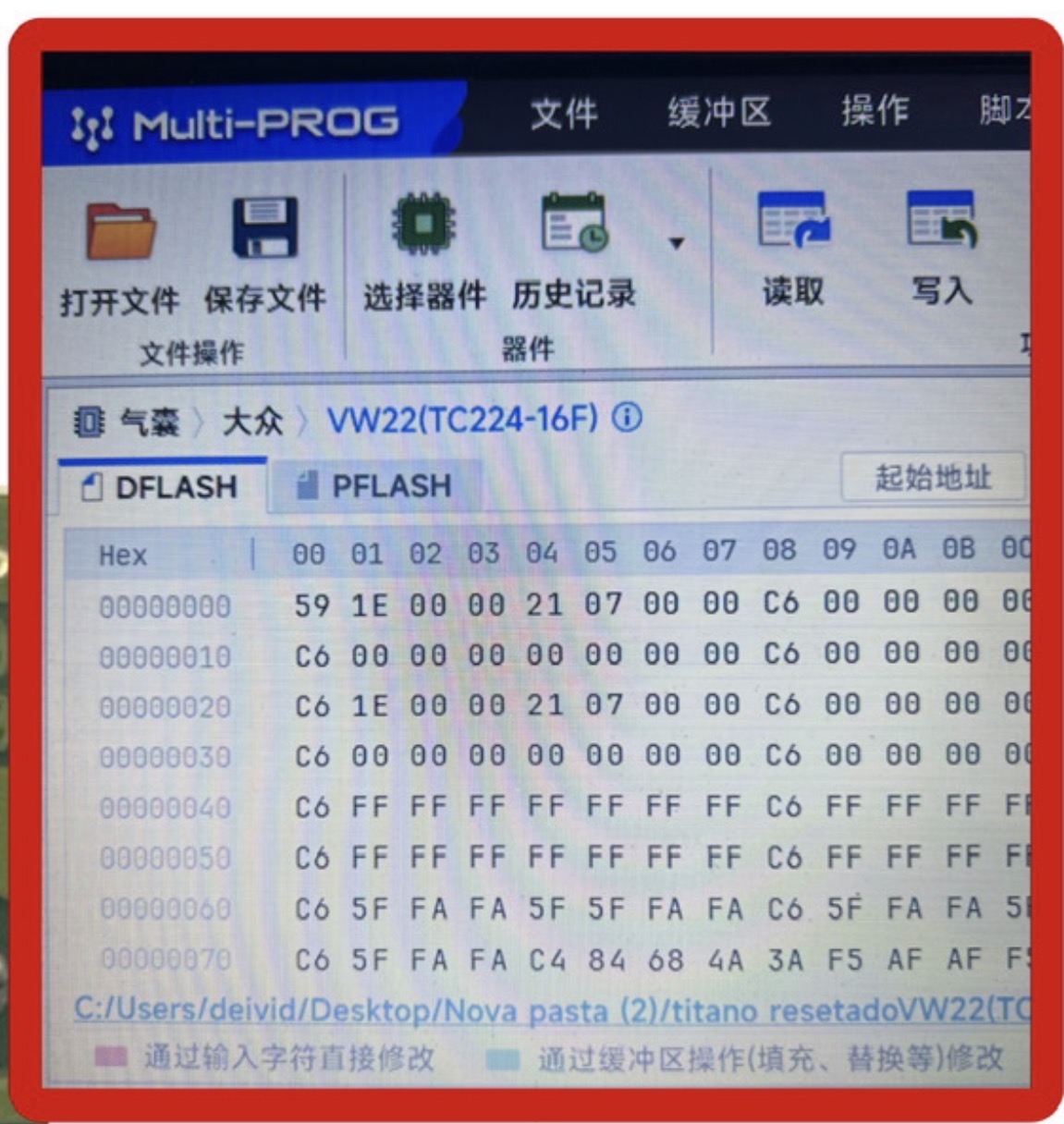

Na imagem enviada, a leitura foi realizada com o Multi-PROG, utilizando o perfil: VW22 (TC224-16F) Na tela é possível visualizar as áreas: * DFLASH * PFLASH O mais importante aqui é observar que o programador está trabalhando com o TC224-16F, que corresponde ao processador encontrado na placa.
Pontos de ligação para leitura

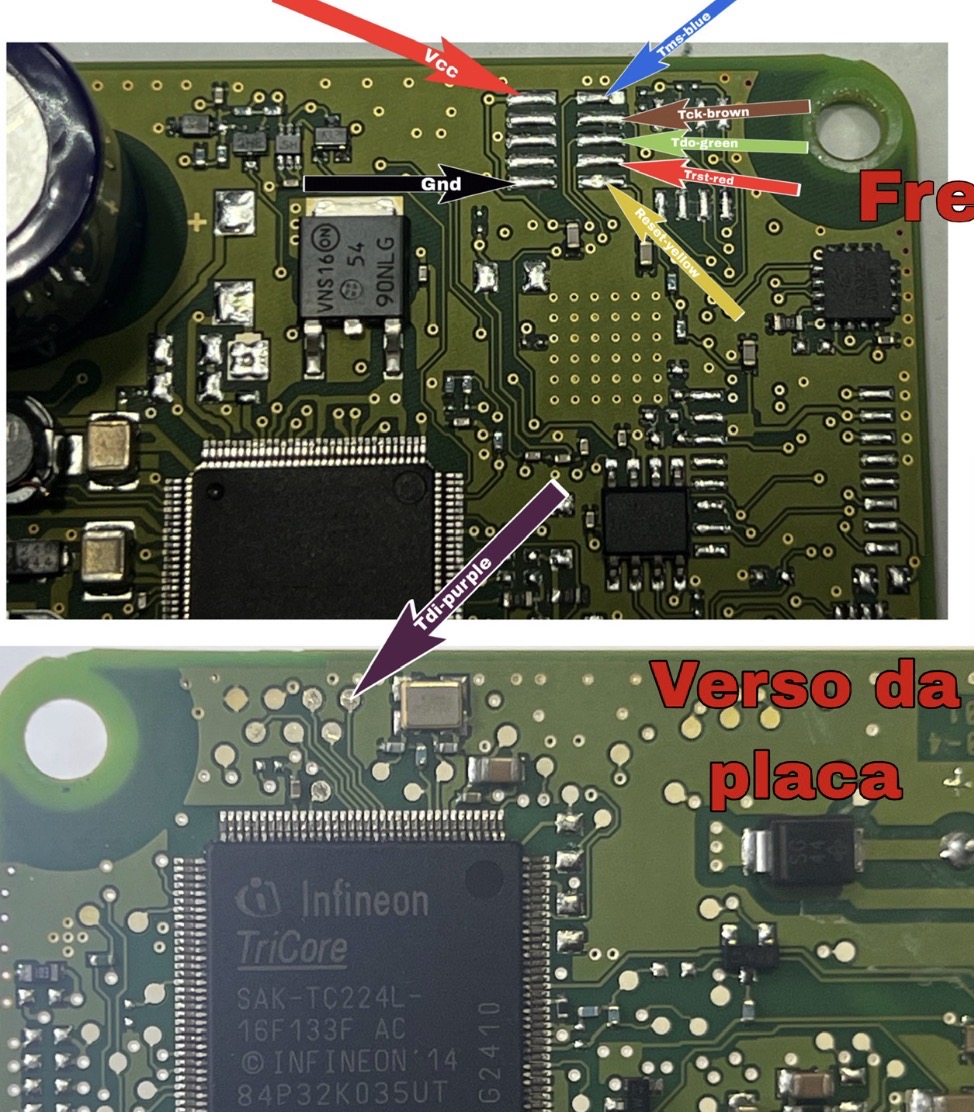

A imagem mostra os pontos usados para leitura do módulo. Ligações identificadas: * VCC * GND * TMS – azul * TCK – marrom * TDO – verde * TRST – vermelho * RESET – amarelo * TDI – roxo Na própria imagem é indicado que o TDI fica no verso da placa, por isso é importante observar corretamente o lado da placa antes de fazer as conexões. Esses pontos são usados para comunicação direta com o processador durante a leitura e gravação.
