Boot BCM Ford Ka – Leitura R7F7010533 com MultiProg ou VVDI Prog
Boot da BCM Ford Ka
Nesta matéria mostramos a identificação e o procedimento de preparação da BCM do Ford Ka para leitura dos dados internos utilizando MultiProg ou VVDI Prog.
No caso apresentado, o veículo deixou de acionar a partida após um procedimento de diagnóstico. Durante a análise, foi necessário desmontar a BCM e realizar a leitura dos dados armazenados em seu processador.
Essas informações foram utilizadas posteriormente no processo de recuperação dos dados da ECU. A leitura e a reconstrução da ECU serão explicadas em outra matéria; neste artigo mostraremos somente a identificação e o boot da BCM.
Em alguns casos de reparação, procedimentos incorretos de diagnóstico, programação ou apagamento de falhas podem coincidir com a perda ou corrupção de dados essenciais ao reconhecimento entre os módulos. Por isso, antes de qualquer gravação, faça sempre a leitura completa e salve o arquivo original.
Informações do módulo
- Veículo: Ford Ka
- Módulo: BCM, FCE ou caixa de fusíveis eletrônica
- Fabricante: FoMoCo
- Processador: Renesas R7F7010533
- Ferramentas compatíveis: MultiProg ou VVDI Prog
- Método: leitura em boot
- Conteúdo completo: exclusivo para membros PRO
⚠️ Este procedimento deve ser realizado por profissionais da eletrônica automotiva. Ligações incorretas podem danificar permanentemente a BCM.
Passo a passo
Identifique o veículo e a aplicação
O procedimento apresentado foi realizado em um Ford Ka que não acionava mais a partida. Antes de desmontar qualquer módulo, faça o diagnóstico completo do veículo e confirme se a falha está relacionada à comunicação, sincronismo ou perda de dados entre a BCM e a ECU.

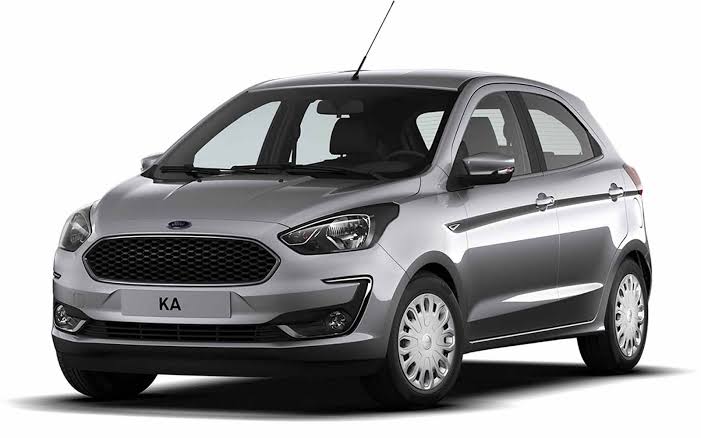

Ford Ka utilizado como referência para o procedimento de recuperação.
Identifique a ECU do veículo
A ECU apresentada pertence ao sistema eletrônico do Ford Ka e trabalha em conjunto com a BCM para autorização da partida. Neste artigo não será mostrado o procedimento de leitura ou reconstrução da ECU. Essa etapa será explicada separadamente em outra matéria.

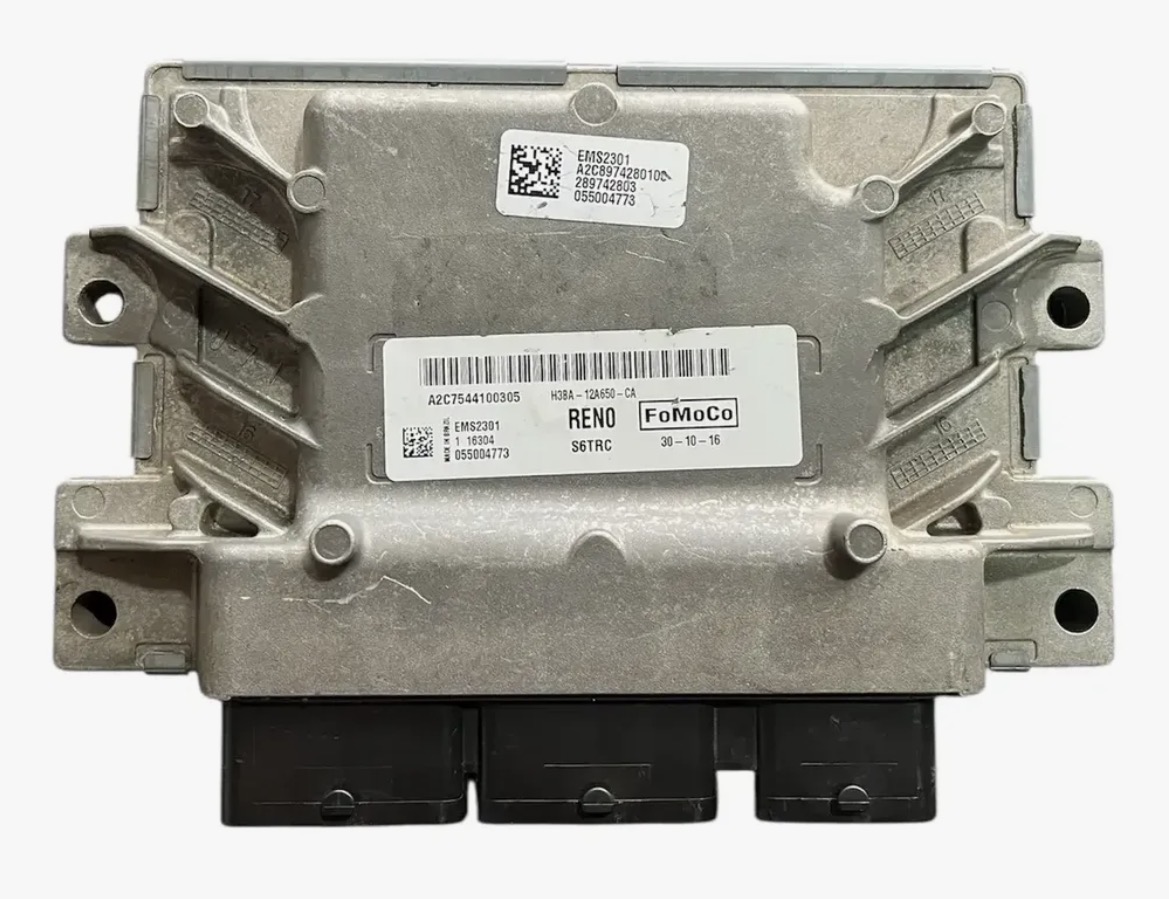

ECU FoMoCo EMS2301 utilizada no Ford Ka do caso apresentado.
Identifique a BCM do Ford Ka
Localize e remova a BCM, também conhecida como FCE ou caixa de fusíveis eletrônica. Antes de abrir o módulo, fotografe a etiqueta e os conectores. A numeração pode variar conforme o ano, a versão e os equipamentos do veículo, portanto sempre compare a peça antes de utilizar qualquer esquema de boot.

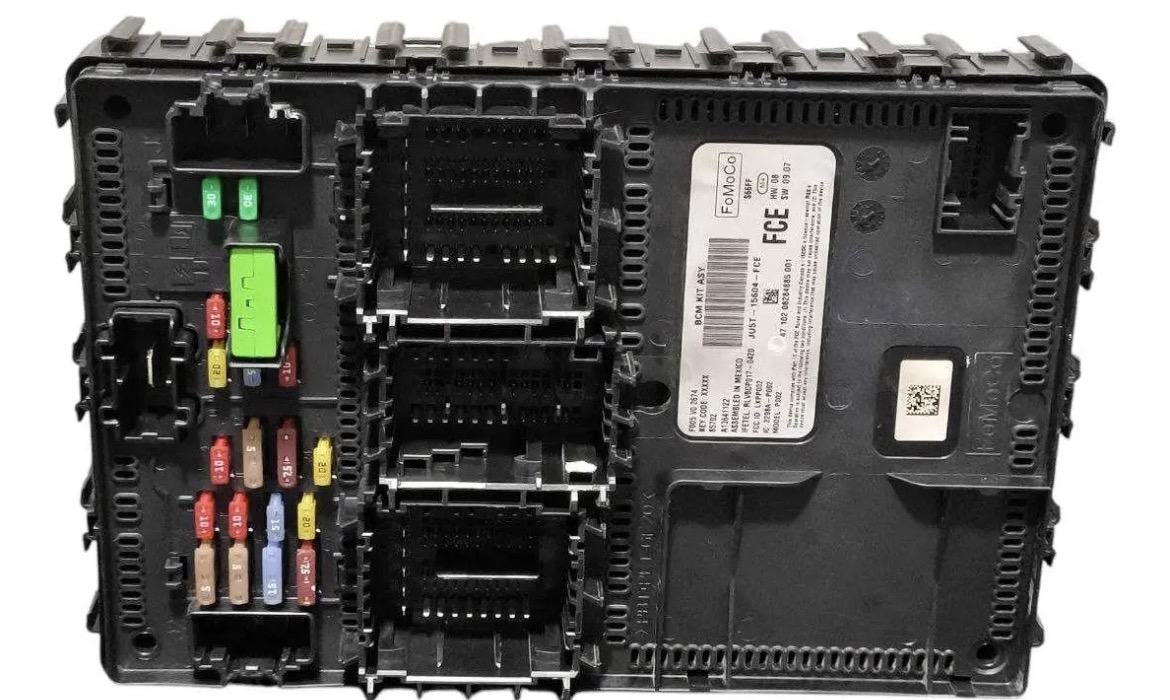

BCM/FCE FoMoCo do Ford Ka antes da desmontagem.
Abra a BCM e localize a área de leitura
Desmonte cuidadosamente a carcaça para ter acesso à placa eletrônica. Faça uma inspeção visual procurando oxidação, umidade, trilhas danificadas, componentes queimados ou sinais de reparos anteriores. A região utilizada para o boot está localizada na parte inferior da placa, conforme indicado na imagem.

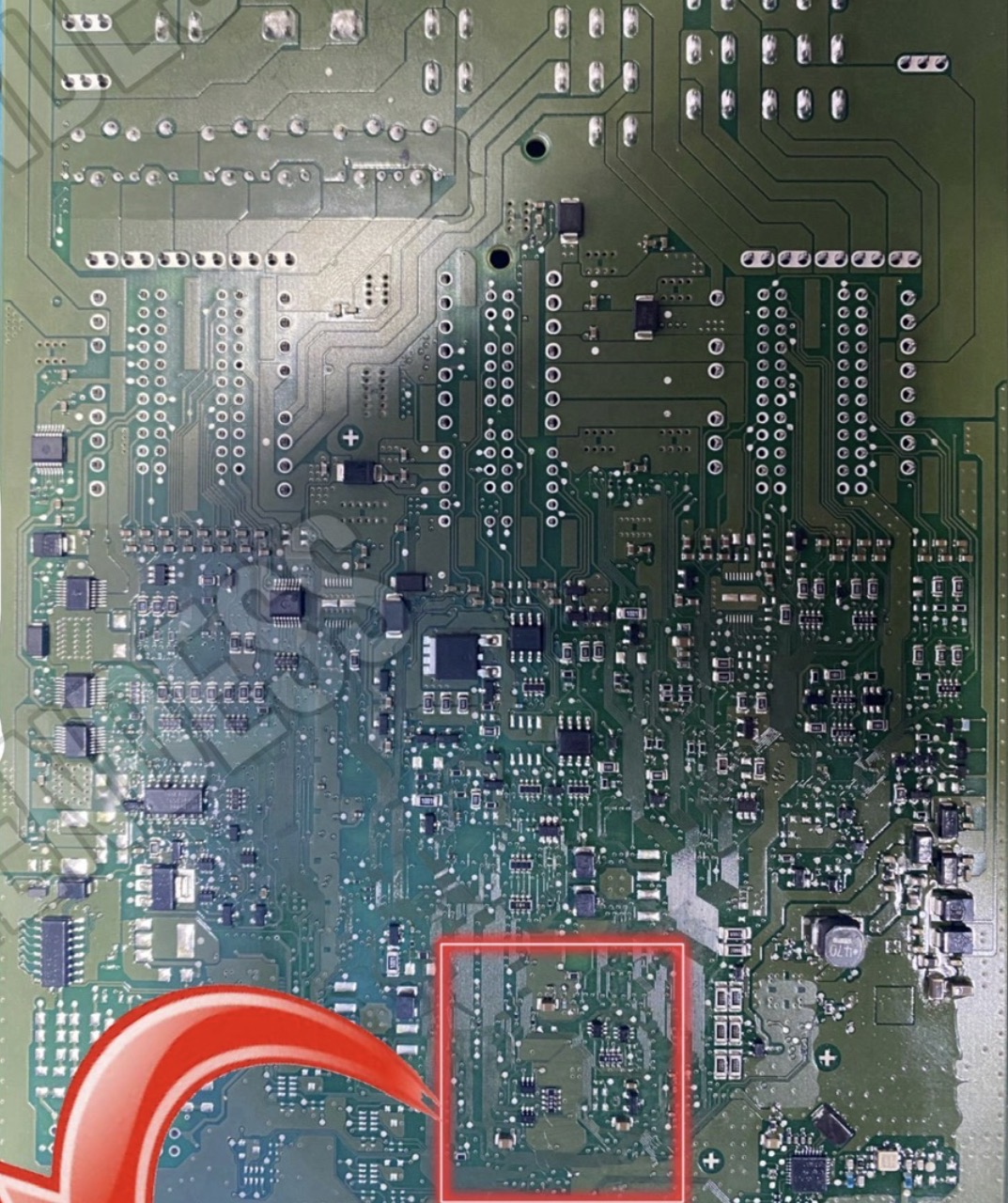

Região da placa utilizada como referência para a ligação de boot.
Confirme o processador da BCM
A BCM apresentada utiliza o processador Renesas R7F7010533. Confirme a gravação existente no componente antes de selecionar o dispositivo no software da MultiProg ou da VVDI Prog. Não inicie a leitura utilizando apenas a aparência externa da placa, pois podem existir versões diferentes de hardware.

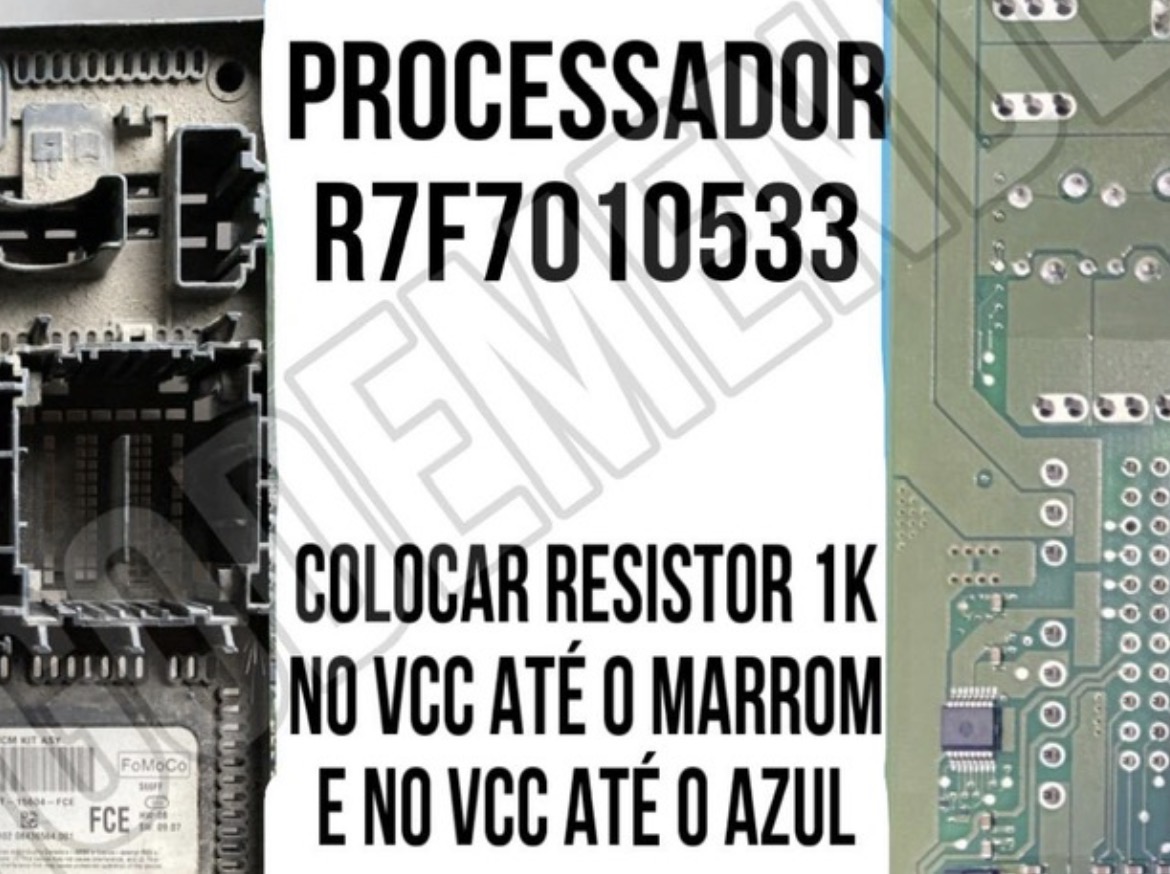

Processador Renesas R7F7010533 utilizado na BCM do Ford Ka.
Realize as ligações para leitura em boot
Com o processador confirmado, siga o esquema completo de ligação correspondente à sua ferramenta. O procedimento pode ser realizado com MultiProg ou VVDI Prog, respeitando a identificação dos fios, alimentação, aterramento e sinais de comunicação indicados no material. No esquema apresentado, são utilizados resistores de 1 kΩ nas ligações indicadas entre o VCC e os fios correspondentes da ferramenta. Confira todas as conexões antes de alimentar a placa. Após estabelecer a comunicação, faça a leitura completa e salve o arquivo original em mais de um local.
Esquema completo de boot da BCM Ford Ka com processador R7F7010533.
