Boot Airbag Fiat TRW 95640 – Leitura EEPROM com UPA
Boot Airbag Fiat TRW
Nesta matéria apresentamos o procedimento de identificação dos módulos Airbag TRW utilizados em diversos veículos da Fiat.
Embora a numeração da etiqueta possa variar conforme o veículo e o ano de fabricação, o hardware utilizado é semelhante e o procedimento de leitura da EEPROM 95640 permanece o mesmo.
A leitura pode ser realizada utilizando UPA USB Original ou UPA USB China.
Antes de qualquer procedimento, realize sempre o backup do conteúdo original da memória.
O esquema completo de boot e os pontos de ligação encontram-se disponíveis exclusivamente para membros PRO.
Aplicações
- Fiat Uno
- Fiat Palio
- Fiat Grand Siena
- Fiat Siena
- Fiat Strada
- Fiat Fiorino
- Fiat Punto
- Fiat Linea
- Fiat Idea
Ferramentas utilizadas
- UPA USB Original
- UPA USB China
⚠️ Conteúdo destinado exclusivamente para manutenção e reparação de módulos eletrônicos automotivos.
Passo a passo
Identifique o módulo Airbag TRW
Antes de iniciar o procedimento, confira a etiqueta do módulo e confirme se ele pertence à família TRW utilizada na linha Fiat. A numeração pode variar entre os veículos, porém o procedimento de leitura permanece compatível para os módulos com EEPROM 95640.

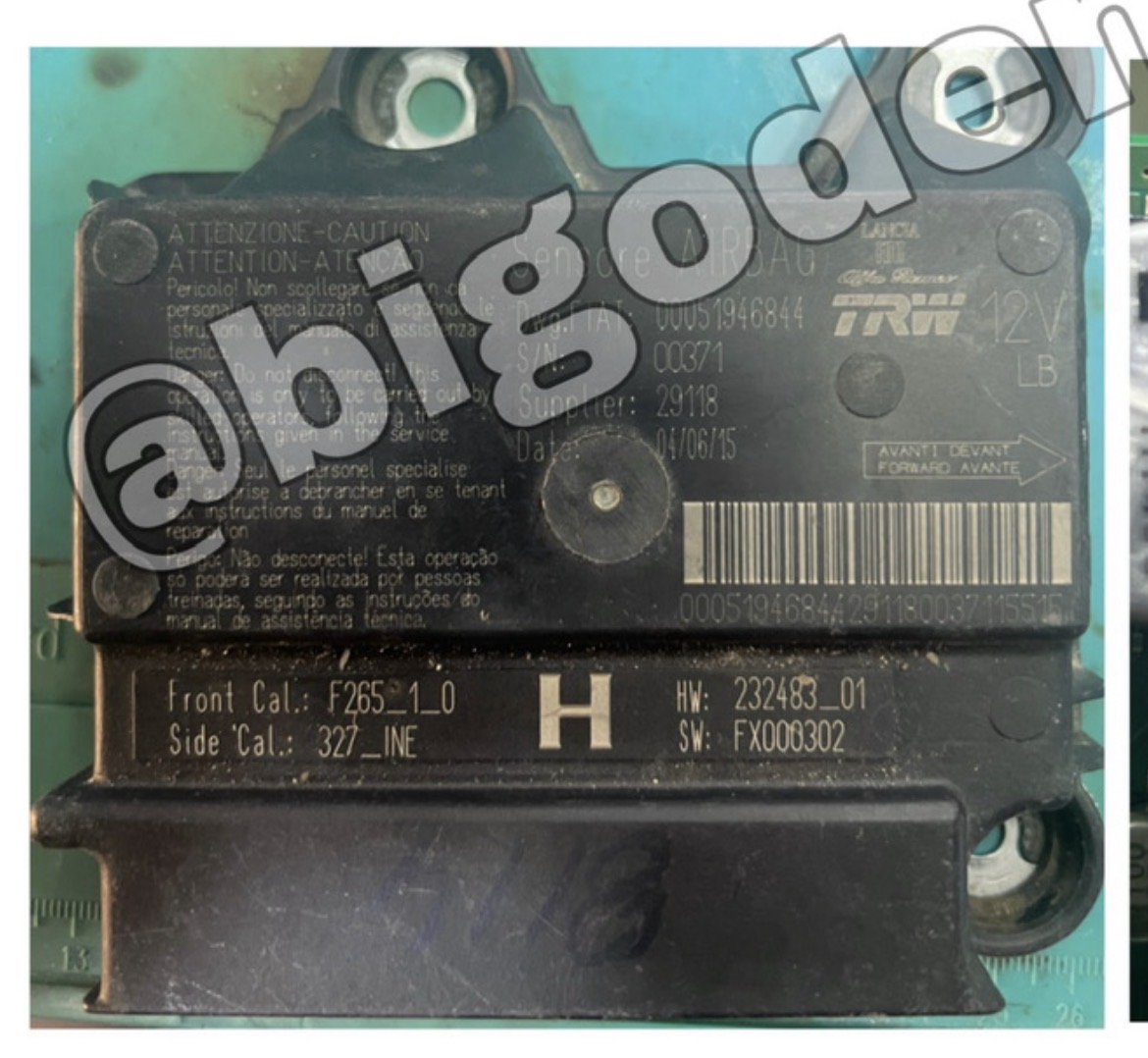

Identificação do módulo Airbag TRW Fiat.
Localize a memória EEPROM
Abra cuidadosamente o módulo e identifique a memória EEPROM 95640 utilizada para leitura e gravação. Antes de qualquer alteração, realize sempre uma cópia de segurança do arquivo original.

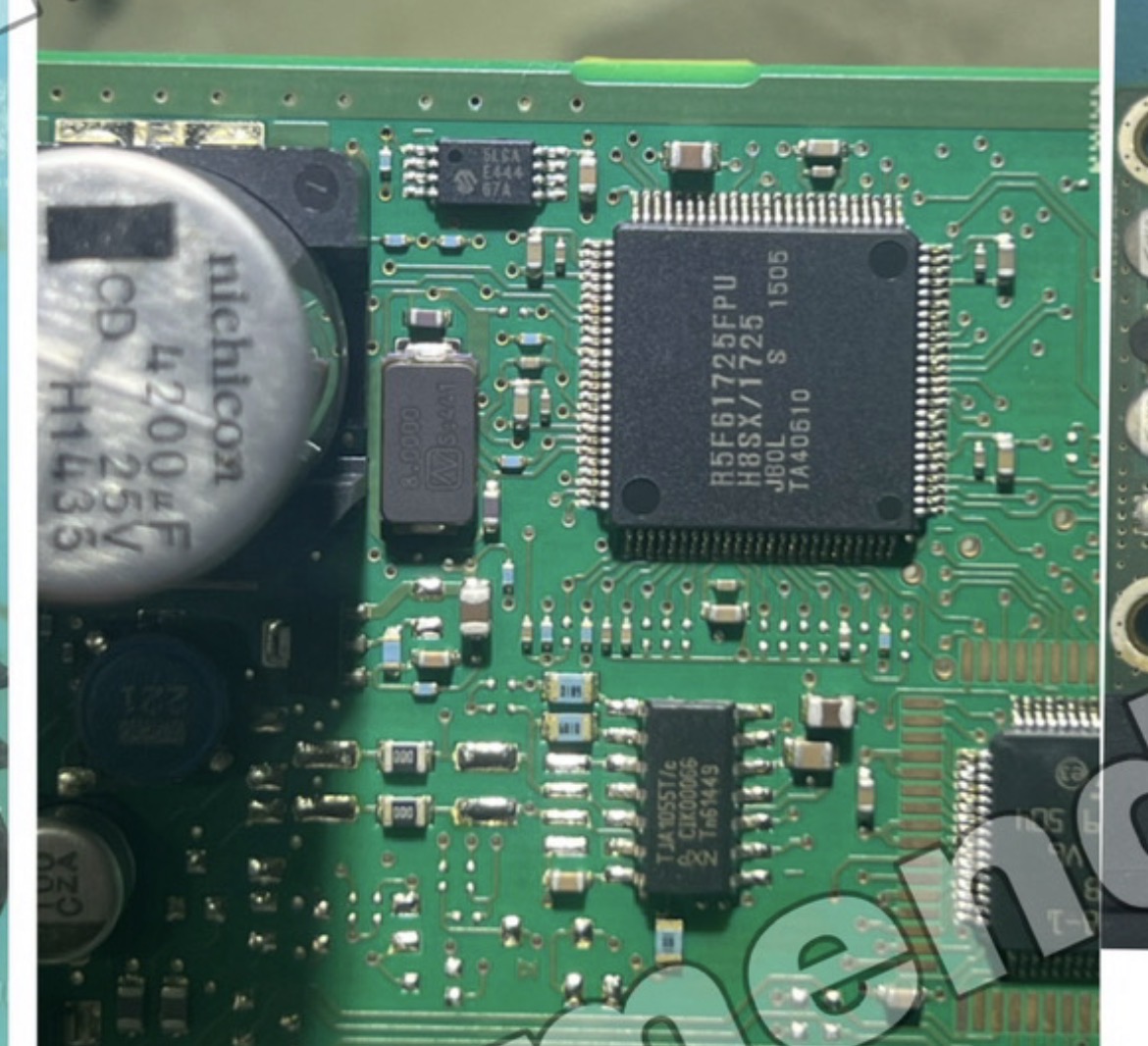

Localização da EEPROM 95640 na placa.
Ligação para comunicação em bancada
Caso seja necessário realizar testes ou diagnóstico em bancada, utilize a ligação de alimentação e da rede CAN conforme o esquema apresentado. O diagrama completo de boot, incluindo todos os pontos de ligação, está disponível para membros PRO.

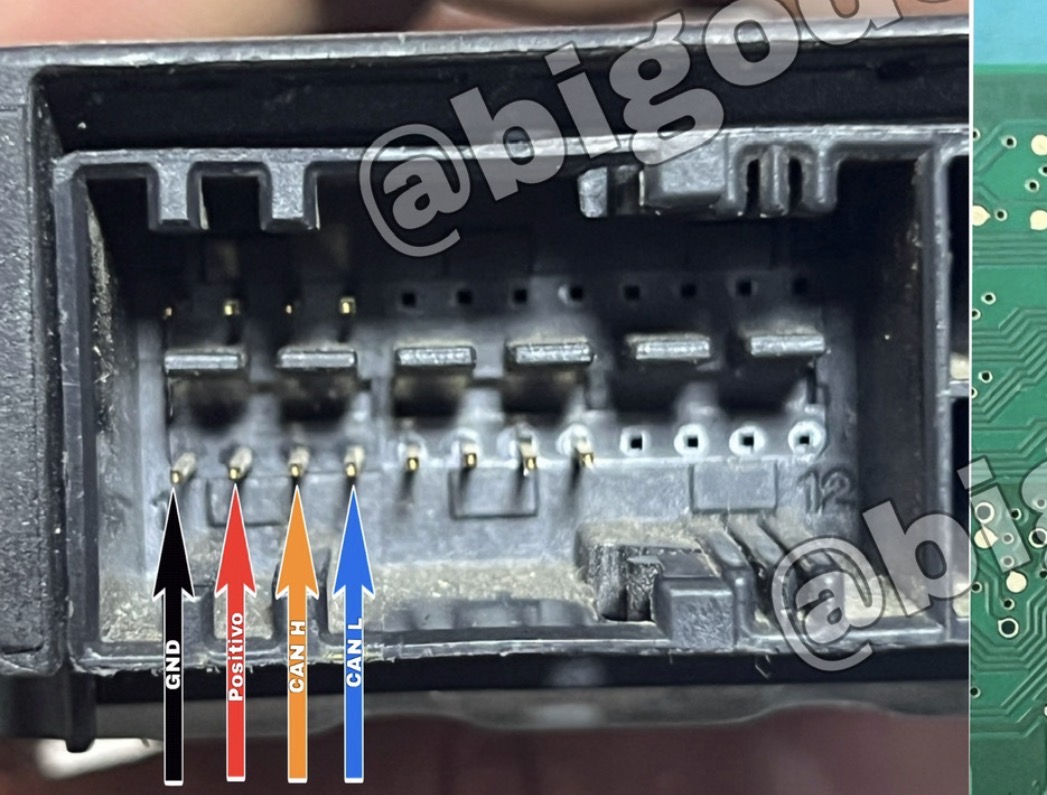

Ligação CAN e alimentação para comunicação em bancada.
PDF – Boot Airbag Fiat TRW EEPROM 95640
* Esquema completo de boot * Pontos de leitura * Alimentação * Ligação CAN * Identificação da EEPROM * Imagens em alta resolução
