Airbag Hyundai HB20 TRW 95910-1S000 – EEPROM 95256 e ligação em bancada
Módulo de airbag Hyundai HB20 TRW
Nesta matéria mostramos a identificação do módulo de airbag TRW utilizado no Hyundai HB20, a placa eletrônica interna e a ligação necessária para comunicação com scanner em bancada.
O módulo apresentado possui a identificação Hyundai/Kia 95910-1S000 e referência TRW IS959-10000.
A memória utilizada neste módulo é a EEPROM 95256. Neste caso, a leitura não é realizada com a UPA, sendo necessário utilizar um programador compatível com essa memória.
Também disponibilizamos gratuitamente a identificação dos pinos de alimentação, aterramento, CAN H e CAN L para realizar diagnóstico do módulo fora do veículo.
Informações do módulo
- Veículo: Hyundai HB20
- Fabricante: TRW
- Código Hyundai/Kia: 95910-1S000
- Código TRW: IS959-10000
- Memória EEPROM: 95256
- Comunicação: Rede CAN
- Conteúdo: Gratuito
Atenção
Antes de abrir ou alimentar o módulo, confira a numeração da peça e a posição correta dos conectores.
Faça sempre o backup completo do arquivo original antes de qualquer gravação ou alteração na memória.
Este conteúdo é destinado a profissionais da reparação automotiva e deve ser utilizado somente em serviços legítimos de diagnóstico, manutenção e recuperação de módulos eletrônicos.
Passo a passo
Identifique o módulo de airbag do HB20

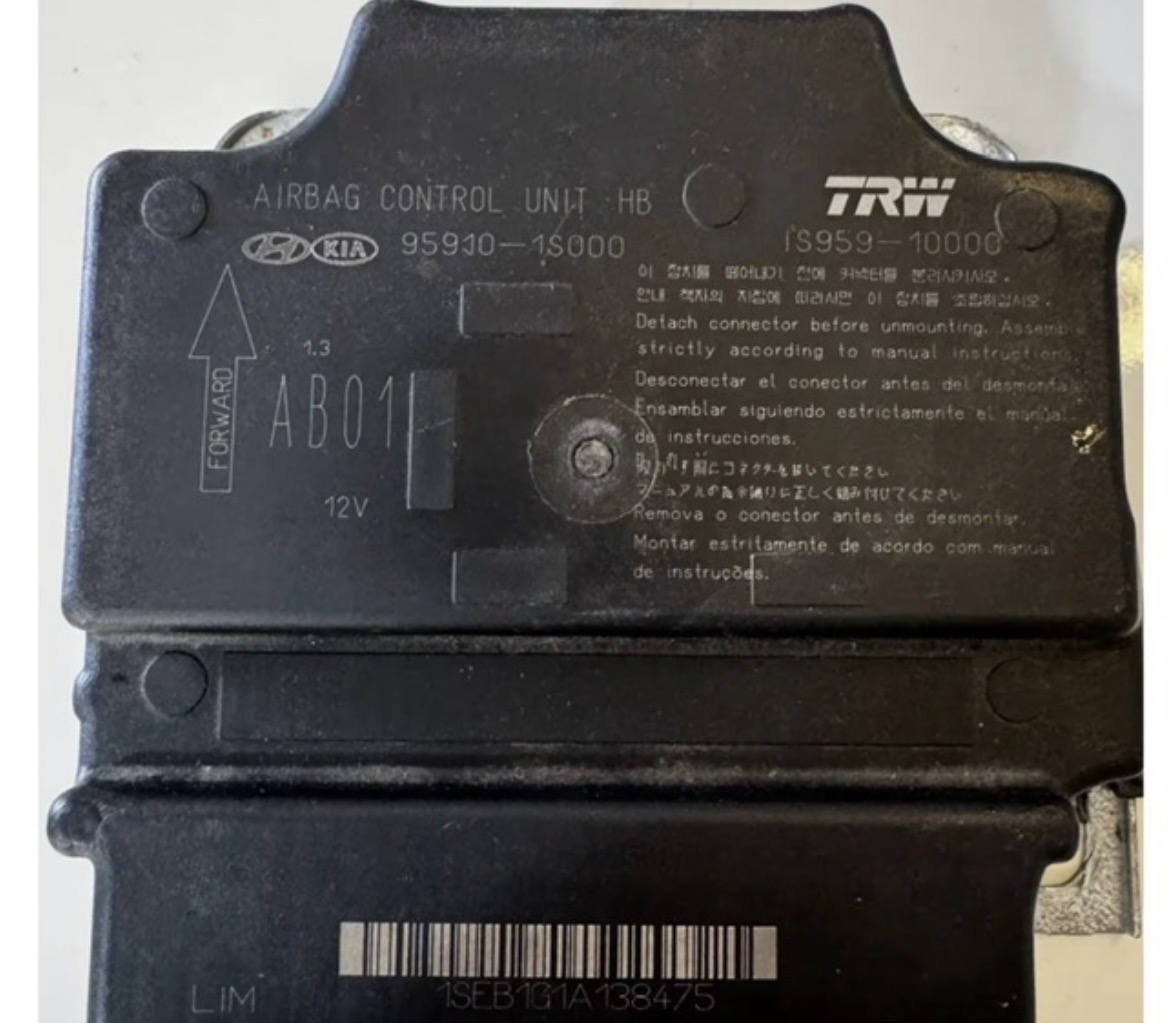

Confira a identificação externa antes de iniciar o procedimento. O módulo apresentado é fabricado pela TRW e possui o código Hyundai/Kia 95910-1S000 e a referência TRW IS959-10000. A conferência da numeração é importante porque podem existir outras versões de módulo utilizadas no mesmo veículo.
Identificação do módulo de airbag TRW 95910-1S000 utilizado no Hyundai HB20.
Abra o módulo e identifique a placa eletrônica

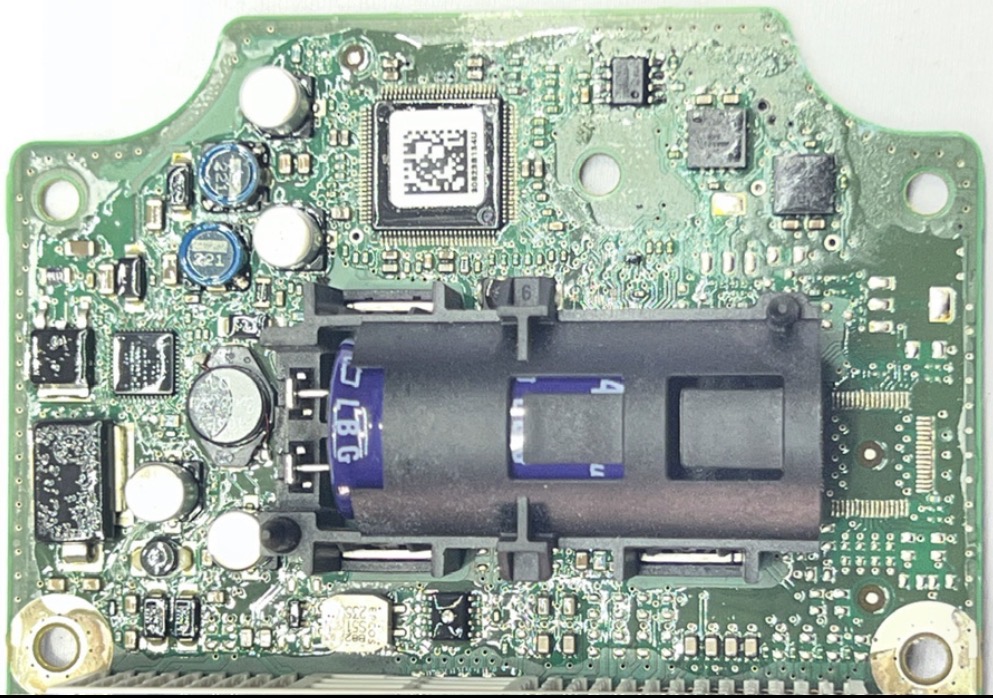

Abra cuidadosamente o módulo para ter acesso à placa eletrônica. Faça uma inspeção visual procurando sinais de oxidação, umidade, componentes danificados ou reparos anteriores. A memória EEPROM utilizada neste módulo é a 95256. Para realizar sua leitura, utilize um programador compatível, pois este procedimento não é feito com a UPA china, somente UPA original
Placa eletrônica interna do módulo de airbag TRW do Hyundai HB20.
Ligue o módulo ao scanner em bancada

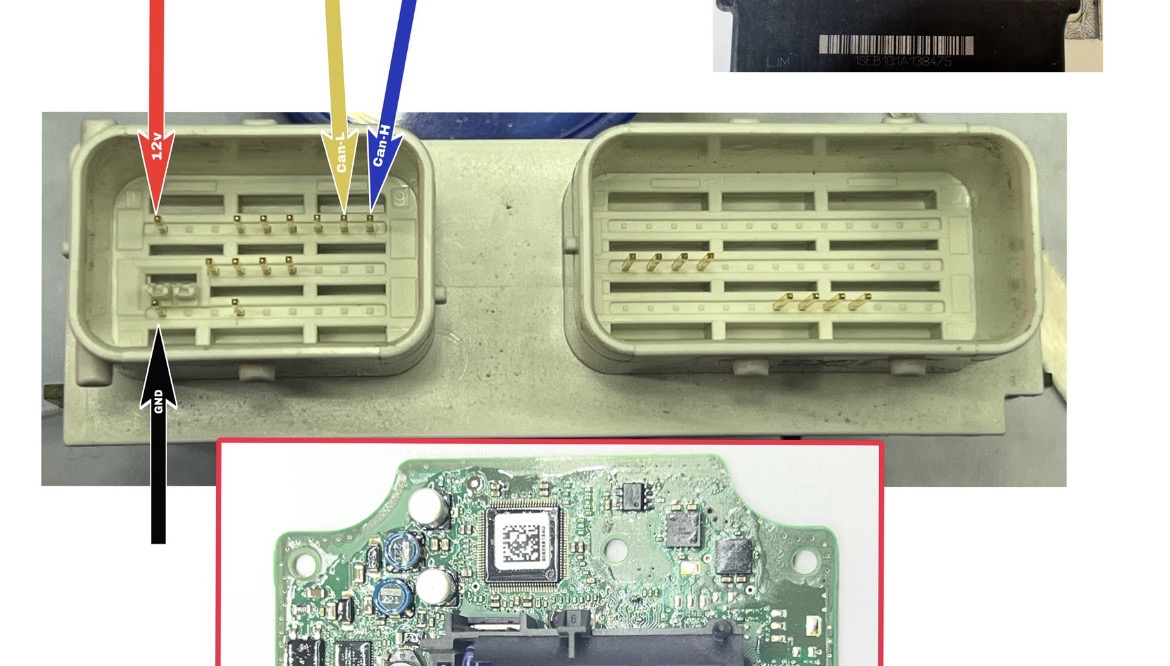

Para realizar o diagnóstico em bancada, conecte a alimentação de 12 V, o aterramento e os sinais da rede CAN conforme indicado na imagem. Após conferir todas as ligações, alimente o módulo e conecte o scanner por meio de uma interface de diagnóstico compatível. Nunca aplique alimentação antes de confirmar a posição correta de cada pino.
Ligação de 12 V, GND, CAN H e CAN L para comunicação com o módulo em bancada.
